Нет сомнений в том, что как бы современна и высокотехнологична не была техника – она ломается. Эта догма, в этом нет сомнений. Не возможно что-то купить на века потому, как и сама жизнь не вечна. Но когда человек болеет, или ему плохо – он идем к врачу, другими словами мы «чиним себя» чтобы работать дальше, мы не останавливаем свой жизненный цикл, а продолжаем его. Если перенести данную метафору на технику, то можно с уверенностью сказать, что сервисные центры — это «врачи» нашей техники.

Не редки случаи, когда по нелепой случайности вы можете поцарапать или разбить дисплей, намочить телефон, поломать гнездо наушников или просто случайно уронить на твердую поверхность ваш новенький iPhone 5S который, так или иначе, оказался в вашем пользовании, и вы не хотите с ним расставаться, потому что вы привыкли к нему. К тому же иметь iPhone да еще и серии 5S в настоящее время считается модным. Да и стоит сейчас он не дешево, поэтому так просто его и не выбросишь. Разумней будет обратиться в специализированные сервисные центры, в которых сертифицированные специалисты с большим практическим опытом выполнят ремонт iPhone 5S быстро и качественно.

Если вы чувствуете в себе силы и готовы сами взяться за ремонт, то мы поможем вам в этом. Мы не будем разбирать сложный ремонт, рассмотрим ремонт на примере замены экрана. На самом деле это не так сложно, но требует от вас аккуратности, усидчивости и самое главное внимательности.

И так, приступим.

Для замены экрана iPhone 5S нам понадобятся следующие инструменты:

1. Отвертка Pentalobe – отвертка прецизионная звездообразная

2. Небольшой набор инструментов для разборки корпуса. Туда входит пластиковый скальпель и медиатор.

3. Разумеется новый экран для замены на iPhone 5S.

Шаг 1.

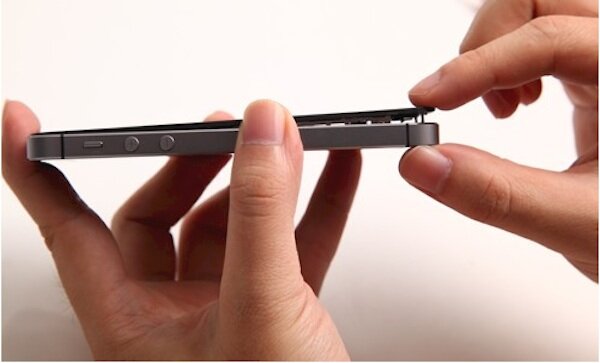

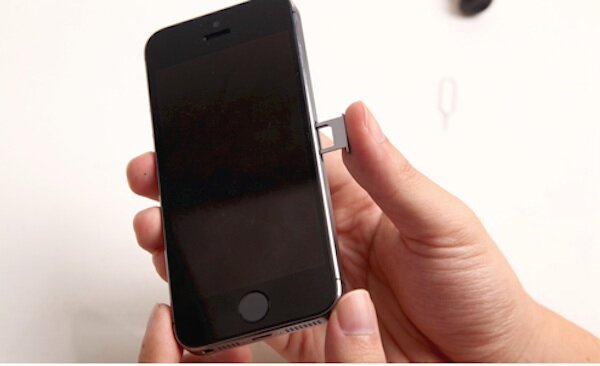

Первым делом необходимо выключить телефон и извлечь SIM карту. Извлечь карту удобнее всего при помощи скрепки.

Первым делом необходимо выключить телефон и извлечь SIM карту. Извлечь карту удобнее всего при помощи скрепки.

Шаг 2.

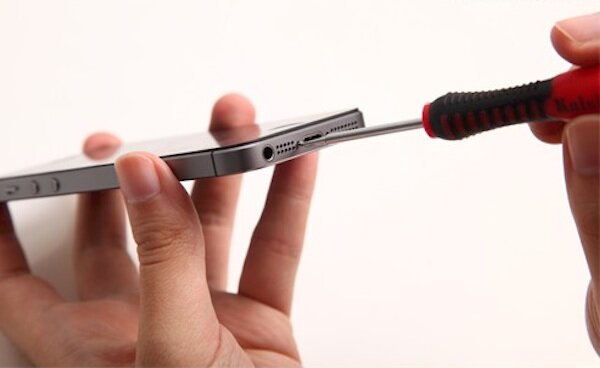

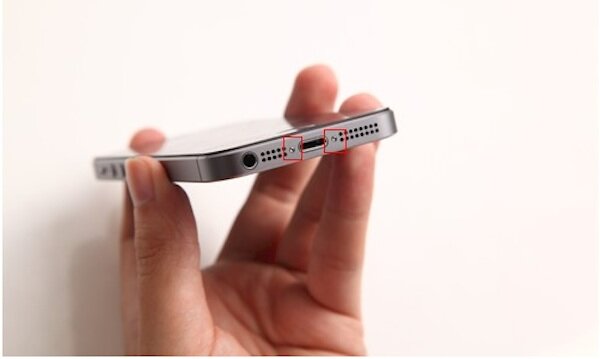

Для снятия задней крышки необходимо открутить два винта снизу разъема для зарядки. В этом вам поможет отвертка Pentalobe.

Для снятия задней крышки необходимо открутить два винта снизу разъема для зарядки. В этом вам поможет отвертка Pentalobe.

Шаг 3.

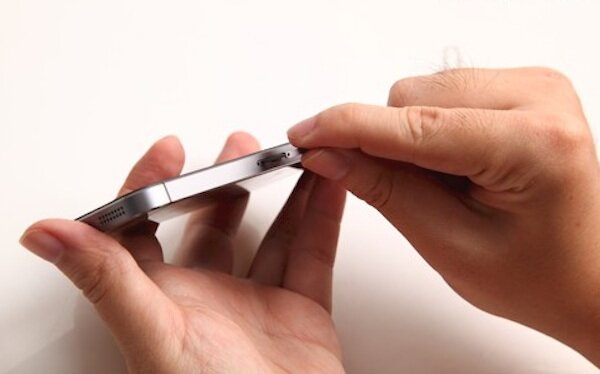

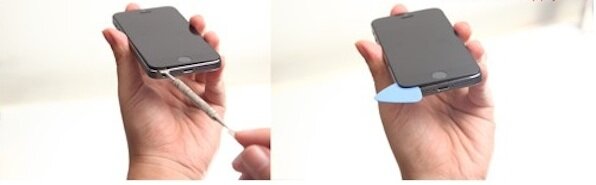

Далее в работу вступают специальные инструменты для безопасного разбора корпусов iPhone. С помощью пластикового скальпеля аккуратно приподнимите дисплей с низу (относительно кнопки HOME) стороны. Это нужно сделать снизу потому, что сверху находятся шлейфы и их можно запросто повредить. Далее при помощи следующего инструмента – медиатора, проведите вдоль периметра телефона, чтобы отсоединить все крепления дисплея.

Далее в работу вступают специальные инструменты для безопасного разбора корпусов iPhone. С помощью пластикового скальпеля аккуратно приподнимите дисплей с низу (относительно кнопки HOME) стороны. Это нужно сделать снизу потому, что сверху находятся шлейфы и их можно запросто повредить. Далее при помощи следующего инструмента – медиатора, проведите вдоль периметра телефона, чтобы отсоединить все крепления дисплея.

ВНИМАНИЕ: Тут следует очень аккуратно выполнять данную операцию, так как можно запросто повредить шлейфы находящиеся внутри корпуса.

Шаг 4.

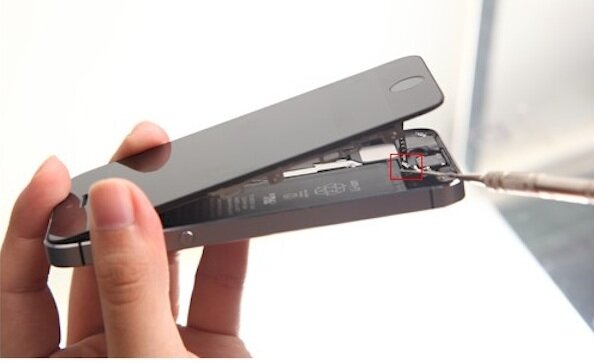

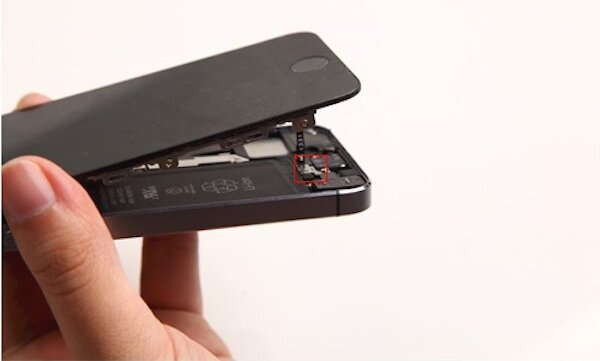

При помощи пинцета или все того же пластикового пинцета отсоедините шлейфы датчика отпечатков пальцев и Lighthing-разъема.

 При помощи пинцета или все того же пластикового пинцета отсоедините шлейфы датчика отпечатков пальцев и Lighthing-разъема.

Шаг 5.

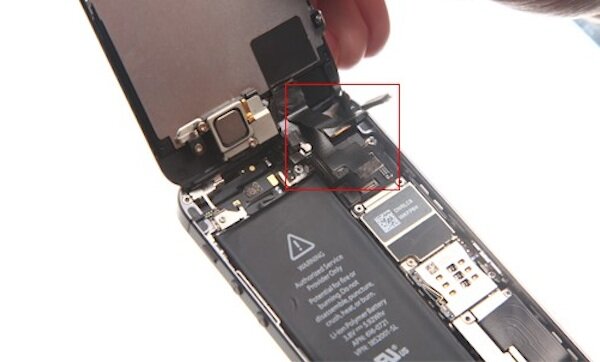

При помощи отвертки открутите 4 винта, которые фиксируют металлическую пластину зажимающую разъем в месте подключения дисплея к основной плате.

При помощи отвертки открутите 4 винта, которые фиксируют металлическую пластину зажимающую разъем в месте подключения дисплея к основной плате.

Шаг 6.

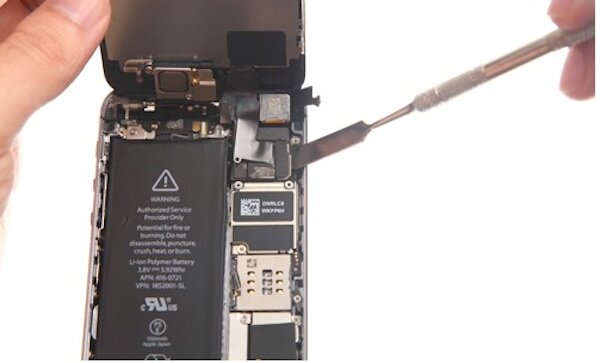

С помощью специального инструмента-лопатки, отсоедините разъемы от платы и смело снимайте дисплей.

С помощью специального инструмента-лопатки, отсоедините разъемы от платы и смело снимайте дисплей.

Шаг 7.

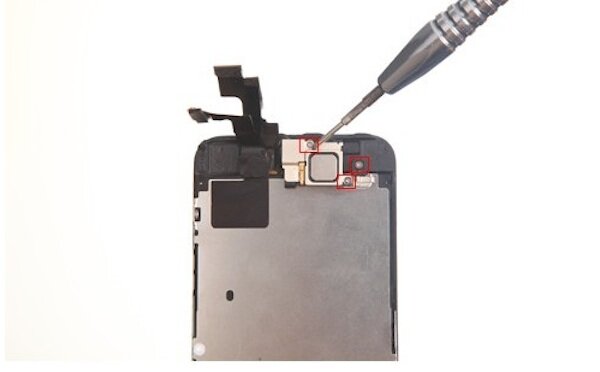

Теперь необходимо отдать 3 винта от металлического крепления закрывающего динамик и отключить сам динамик. При помощи инструмента с лопаткой отсоедините шлейф датчика освещенности, микрофона и фронтальной камеры.

Теперь необходимо отдать 3 винта от металлического крепления закрывающего динамик и отключить сам динамик. При помощи инструмента с лопаткой отсоедините шлейф датчика освещенности, микрофона и фронтальной камеры.

Шаг 8.

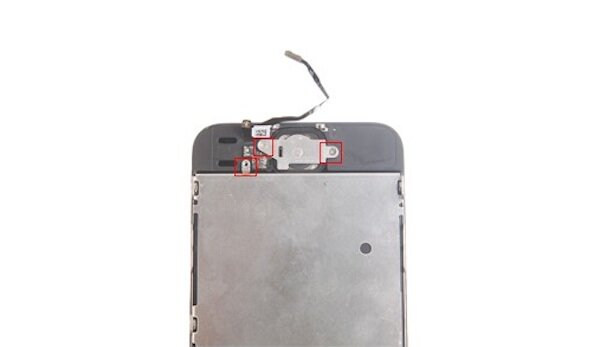

Отвинтите три винта от металлической пластины возле кнопки HOME и вместе со шлейфом снимите ее. Открутите еще 4 винтика и снимите термопластину защищающую дисплей.

Отвинтите три винта от металлической пластины возле кнопки HOME и вместе со шлейфом снимите ее. Открутите еще 4 винтика и снимите термопластину защищающую дисплей.

Шаг 9.
Теперь снятую термопластину и кнопку HOME необходимо установить на новый дисплей iPhone 5S.

Теперь снятую термопластину и кнопку HOME необходимо установить на новый дисплей iPhone 5S.

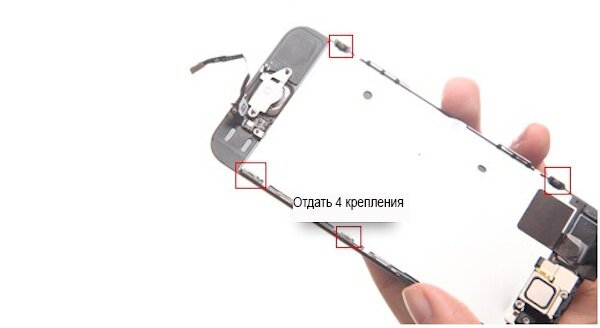

Отдаем крепления

Шаг 10.
В обратном порядке собираем телефон – подсоединяем к плате шлейфы фронтальной камеры, динамика, микрофона и датчика освещенности.

В обратном порядке собираем телефон – подсоединяем к плате шлейфы фронтальной камеры, динамика, микрофона и датчика освещенности.

Шаг 11.
Обратно «ссадим» на свои места 3 разъема к плате и закручиваем винтами металлическую пластину.

Обратно «ссадим» на свои места 3 разъема к плате и закручиваем винтами металлическую пластину.

Шаг 12.
Подключаем датчик отпечатков пальцев, а точнее его шлейф к плате.

Подключаем датчик отпечатков пальцев, а точнее его шлейф к плате.

Шаг 13.
Монтируем жидкокристаллический дисплей обратно и убедившись что все сидит жестко и надежно закрываем его.

Монтируем жидкокристаллический дисплей обратно и убедившись что все сидит жестко и надежно закрываем его.

Шаг 14.
Закручиваем обратно два винта внизу.

Закручиваем обратно два винта.

Шаг 15.
Вставляем карту оператора и запускаем телефон.

Вставляем карту оператора и запускаем телефон. Вы молодец! У вас получилось заменить экран на iPhone 5S. Если вы не уверены в своих силах, не беритесь – доверьтесь профессионалам.

Вы молодец! У вас получилось заменить экран на iPhone 5S. Если вы не уверены в своих силах, не беритесь – доверьтесь профессионалам.
