ЕМКОСТНАЯ СВЯЗЬ — колебательных контуров

Эта связь осуществляется с помощью конденсатора связи Ссв (рис.1) и, следовательно, энергия переходит из первичного контура во вторичный через электрическое поле. Емкостная связь часто возникает между цепями там, где она не нужна, и нарушает нормальную работу схемы. Такую связь называют паразитной. Нередко приходится принимать меры для устранения или уменьшения подобной нежелательной связи. Схема (рис.1 а), в которой конденсатор связи Ссв не входит в состав первичного и вторичного контуров, называется внешней емкостной связью. Схема (рис.1 б) называется внутренней емкостной связью, так как конденсатор связи включен и в первичный и во вторичный контуры последовательно с каждым конденсатором этих контуров С1 и С2. Для изменения величины связи конденсатор Ссв должен иметь переменную емкость.

В схеме с внешней емкостной связью напряжение первичного контура действует через конденсатор связи на вторичный

Схемы емкостной связи - внешняя емкостная связь и внутрення емкосная связь

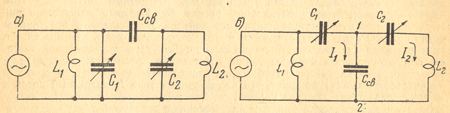

Рис.1 — Схемы емкосной связи: а) внешняя емкосная связь, б) внутрення емкосная связь

контур и создает в нем ток. Чем больше емкость Ссв , тем меньше ее сопротивление переменному току и тем сильнее связь. Практически, чтобы связь была слабой, емкость Ссв должна быть порядка единиц пикофарад (много меньше, чем С1 и С2). Паразитная связь между различными цепями осуществляется по схеме внешней емкостной связи, так как для этого достаточна очень малая емкость. Индуктивная связь всегда сопровождается некоторой внешней емкостной связью из-за емкости между катушками и подводящими проводами.

В схеме с внутренней емкостной связью (рис.1 б) напряжение, которое получается на конденсаторе Ссв при прохождении через него тока I1, действует на цепь вторичного контура C2L2 и создает в последнем ток I2. Иначе можно сказать, что в точке 1 (или 2) происходит (разветвление тока и часть его идет во вторичный контур. В противоположность схеме (рис.1 а) здесь для увеличения связи нужно уменьшить емкость Ссв. Тогда сопротивление конденсатора Ссв току I1 возрастет, увеличится падение напряжения в нем, а так как оно действует во вторичном контуре, то возрастет и ток I2. Для осуществления слабой связи в данной схеме берут Ссв порядка тысяч и даже десятков тысяч пикофарад (много больше, чем С1 и С2).
