Фидерные линии, работающие в режиме стоячих (вернее, смешанных) волн, применяются только в случае, если длина фидера невелика, например равна 1/4*λ, или 1/2*λ. Такие фидеры, в частности, используются для распределения энергии между отдельными элементами сложных направленных антенн.

В линиях со стоячей волной потери энергии выше, а кпд ниже, чем у линий с бегущей волной. Линия со стоячей волной должна быть строго определенной длины, равной целому числу (четному или нечетному) четвертей волны.
Линии с бегущей волной имеют ряд существенных преимуществ. Потери энергии в них меньше, и поэтому кпд выше, что важно при значительной длине линии. Напряжение и ток в случае бегущих волн меньше, чем при стоячих волнах. При меньшем напряжении предъявляются менее жесткие требования к изоляций линии.

Удобно то, что при линии с бегущей волной генератор нагружен на постоянное и чисто активное сопротивление, равное волновому сопротивлению линии и не зависящее от ее длины. Поэтому линия с бегущей волной может быть сделана любой длины независимо от длины волны. Вся энергия волн, передаваемых по линии, за исключением небольшой ее доли, теряющейся в самой линии, отдается в передающую антенну.

Чтобы получить режим бегущей волны, надо обеспечить равенство нагрузочного сопротивления и волнового сопротивления линии, т. е. согласовать линию с нагрузкой. Однако такое согласование, при котором коэффициент бегущей волны кбв = 1, получить трудно. Практически уже хорошо, если кбв = 0,8-0,9. При этом ухудшение работы линии незначительно. Во многих случаях довольствуются даже величиной кбв = 0,5-0,7.

Типы симметричных фидерных линий




Рис.1 — Типы симметричных фидерных линий

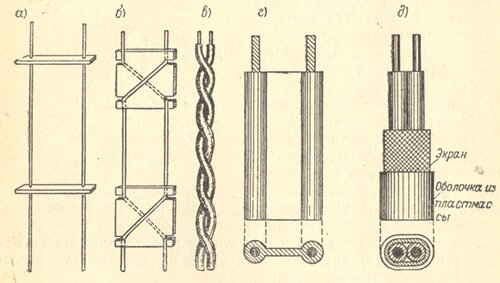

Несколько типичных конструкций cимметричных фидеров показаны на рис.1. Для фидеров по рис.1 а и б, изолирующие распорки делают из высококачественного диэлектрика. Фидер с перекрещивающимися проводами (рис.1 б) применяется для приемных антенн. Он обладает меньшим антенным эффектом. В простейшем случае для приемных антенн используется фидер, рис.1 в, состоящий из двух свитых вместе изолированных проводов (в виде шнура). Очень удобны симметричные кабели ленточного типа (рис.1 г), имеющие два провода, запрессованные в ленту из гибкой пластмассы.

Для уменьшения емкости лента между проводами делается тонкой или имеет отверстия. На рис.1 д, показан симметричный экранированный кабель, у которого антенный эффект отсутствует. Симметричные кабели, выпускаемые промышленностью, обычно имеют 20 от 30 до 300 ом.

Как видно, некоторые типы симметричных фидеров могут быть изготовлены самостоятельно из двух проводов (рис.1 а, б и в).Применяемые для несимметричных фидеров коаксиальные кабели изготовляются исключительно в заводских условиях. Промышленность выпускает много различных типов коаксиальных высокочастотных кабелей. Большинство из них имеет волновое сопротивление от 50 до 90 ом и рассчитано на пробивное напряжение от 1 до 15 кв. Устройство наиболее распространенного кабеля со сплошной изоляцией показано на рис.2.

Коаксиальный кабель для фидерной линии



Рис.2 — Коаксиальный кабель для фидерной линии

В таких кабелях в качестве изоляции применяется гибкая пластмасса, вносящая малые потери на высоких частотах (например, полиэтилен). Внутренний провод бывает одножильный или многожильный. Внешний провод сделан в виде оплетки из медных проволочек и покрыт сверху защитной пластмассовой оболочкой.
