ОБОЗНАЧЕНИЯ ВЫВОДОВ МАШИН ПЕРЕМЕННОГО ТОКА

ОБОЗНАЧЕНИЯ ВЫВОДОВ МАШИН ПЕРЕМЕННОГО ТОКА

Выводы обмоток машин трехфазного тока обозначаются в соответствии с ГОСТ 26772 — 85. Выводы обмоток обозначаются прописными буквами латинского алфавита (например: U, V, W). Выводы первичных обмоток трехфазных машин следует обозначать в соответствии с таблицей 1.

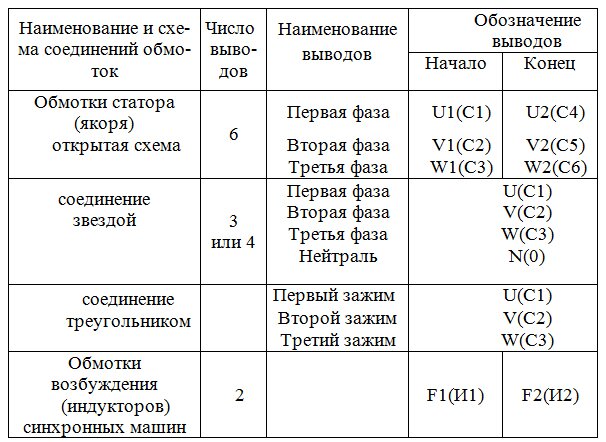

Таблица 1. Выводы трехфазных машин:

Выводы трехфазных машин. Выводы первичных обмоток трехфазных машин следует обозначать в соответствии с таблицей

Выводы вторичных обмоток трехфазных асинхронных двигателей с фазным ротором следует обозначать в соответствии с таблицей 2.

Для машины с одним направлением вращения порядок чередования обозначений выводов должен соответствовать порядку следования фаз для данного вращения.

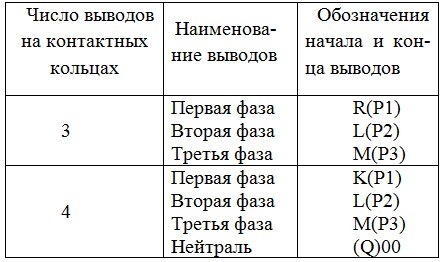

Таблица 2. Выводы трехфазных АД:

Выводы трехфазных АД. Выводы вторичных обмоток трехфазных асинхронных двигате-лей с фазным ротором следует обозначать в соответствии с таблицей

Выводы обмоток однофазных машин следует обозначать в соответствии с таблицей 3.

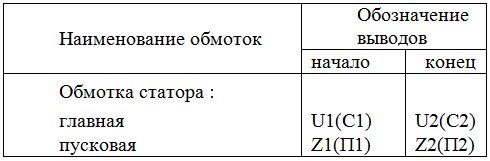

Таблица 3. Выводы однофазных машин:

Выводы обмоток однофазных машин следует обозначать в соответствии с таблицей 3.

Выводы машин переменного тока, имеющие одинаковые буквенные обозначения, следует обозначать дополнительной цифрой, стоящей впереди букв.

Выводы обмоток ранее разработанных машин и установленных на судах, находящихся в эксплуатации, обозначены согласно ГОСТ 183 – 74 и в представленных таблицах указаны в скобках.

Обмотки машин малой мощности с диаметром корпуса 40 мм и менее, где буквенное обозначение применять затруднительно, допускается обозначение выводом цветным кодом (проводами с разноцветной изоляцией, краской и пр):

— для трехфазных машин в соответствии с таблицей 4;

— для однофазных двигателей в соответствии с таблицей 5;

— для коллекторных двигателей постоянного и переменного тока в соответствии с таблицей 4;

Таблица 4. Выводы трехфазных машин малой мощности:

Таблица 4. Выводы трехфазных машин малой мощности

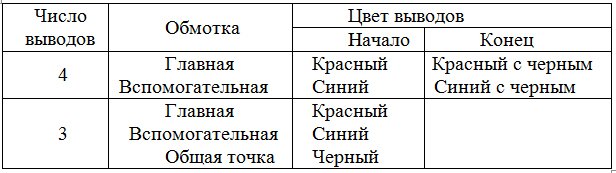

Таблица 5. Выводы однофазных машин малой мощности:

Таблица 5. Выводы однофазных машин малой мощности
