Прибор СИГНАЛИЗАТОР "СИГНАЛ-СМ"

Прибор СИГНАЛИЗАТОР «СИГНАЛ-СМ»

Сигнал СМ - прибор для охраны
Прибор «Сигнал-СМ» предназначен для контроля за состоянием шлейфа блокировки, подачи сигнала тревоги при обрыве или замыкании шлейфа блокировки и срабатывании электроконтактных и пожарных датчиков, включенных в шлейф блокировки. Прибор предназначен для работы в закрытых помещениях.

[tip]Источник питания — Батарея типа «Рубин» или 3336И или 3336 Л

Напряжение питания источника постоянного тока в дежурном режиме, В — 4 +/- 0,6

Суммарное сопротивление шлейфа блокировки, подключенного непосредственно к прибору, кОм:

не менее — 5.1

не более — 12

Потребляемый ток, мА:

в дежурном режиме, не более — 0.35

при подаче звукового сигнала, не более — 160

Наработка на отказ ч, не менее — 15 000

Температура воздуха, С — от -20 до +40

Габариты, мм — 150х105х48

Срок службы, лет — 10

Масса прибора, кг, не более — 1.2
[/tip]

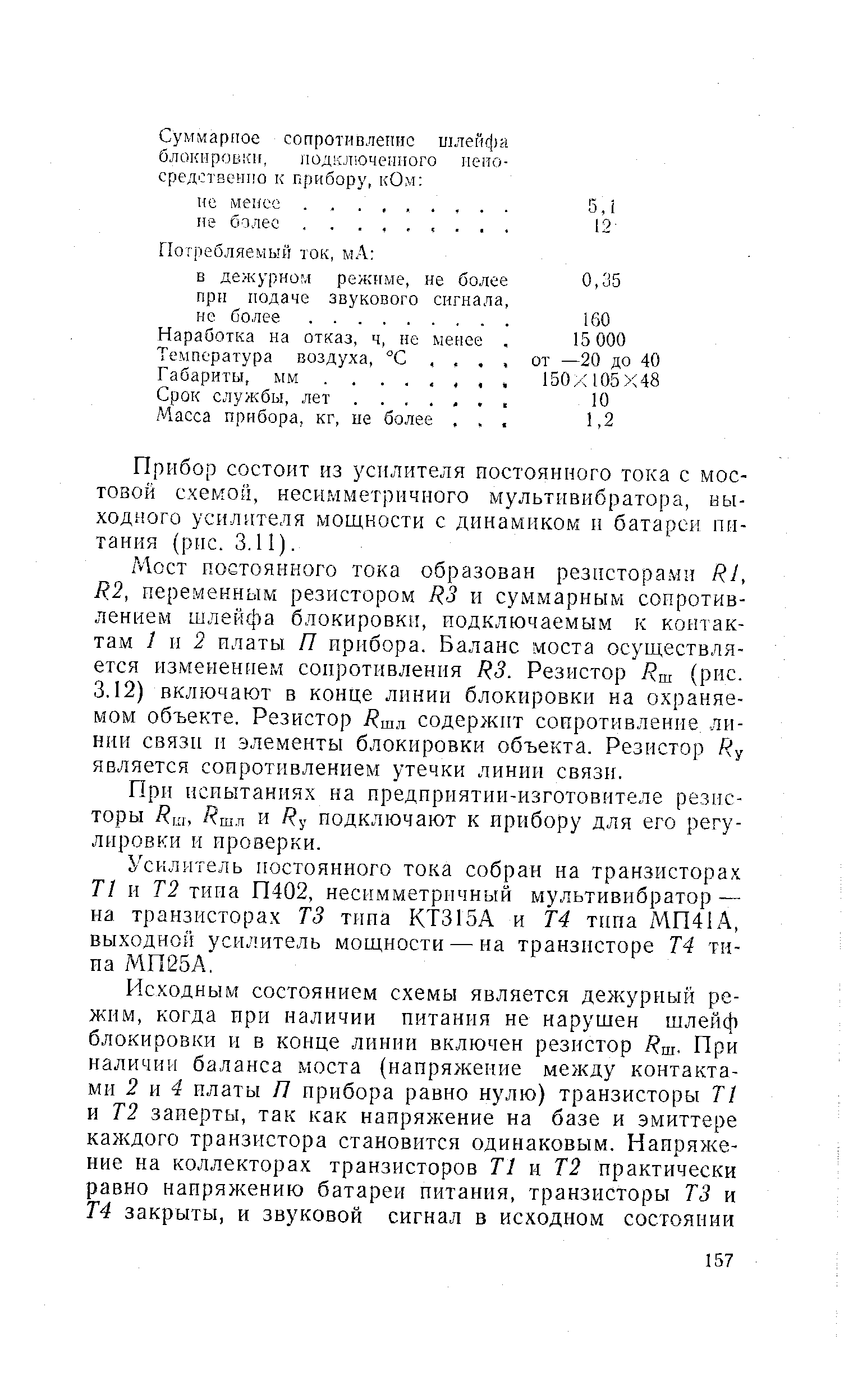

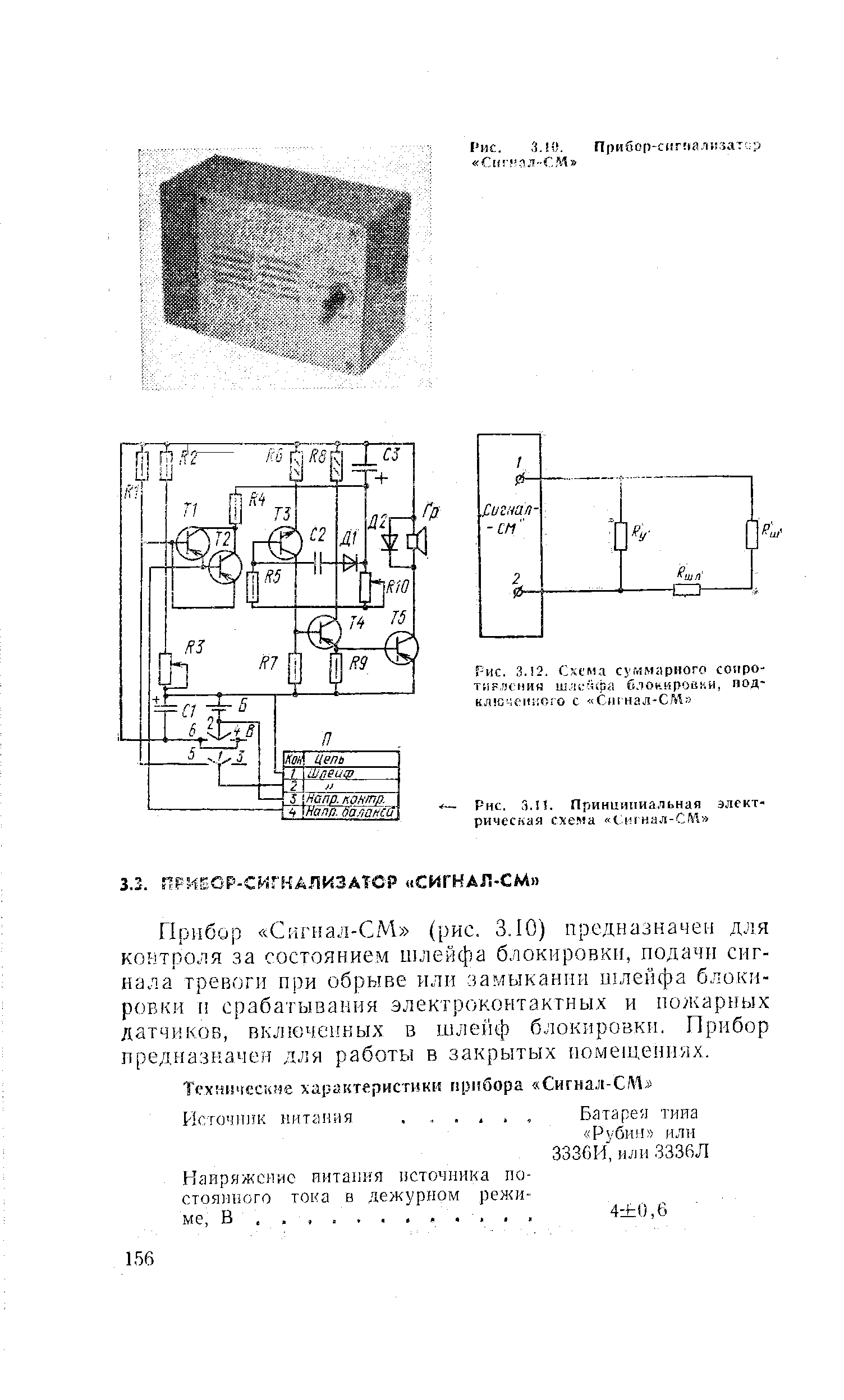

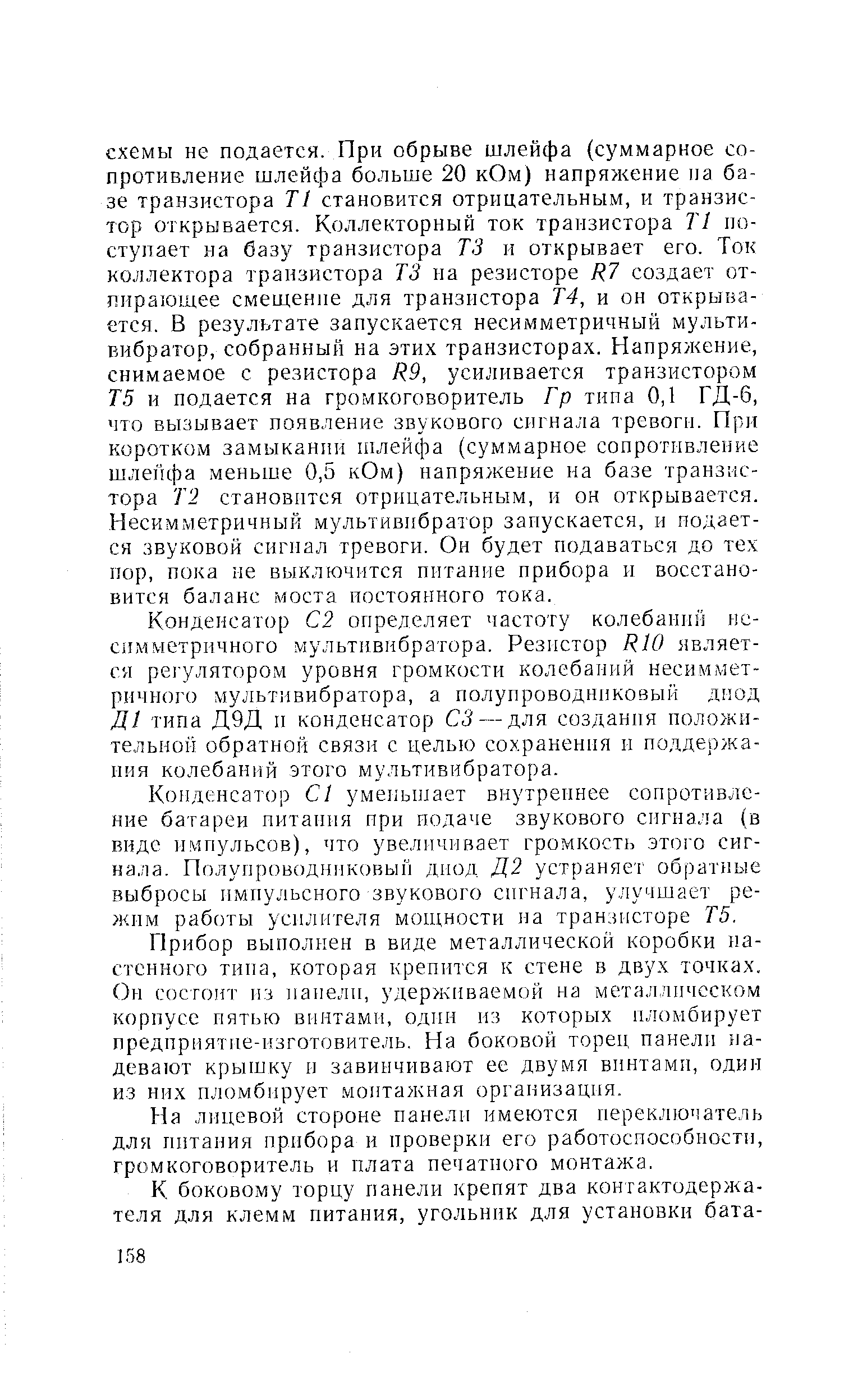

Более подробней вы можете прочесть в описании к прибору по картинкам:

Попался мне «Сигнал СМ» при разборке старой, уже заваленной всяких хламом комнате на работе. Разумеется прибор не работал и причину его неисправности мне предстояло выяснить.

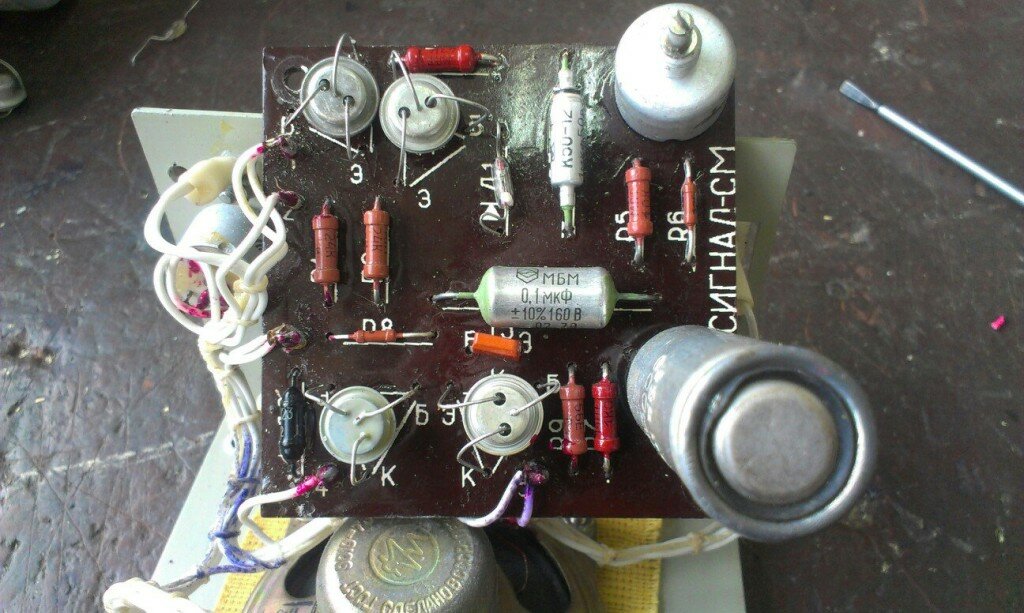

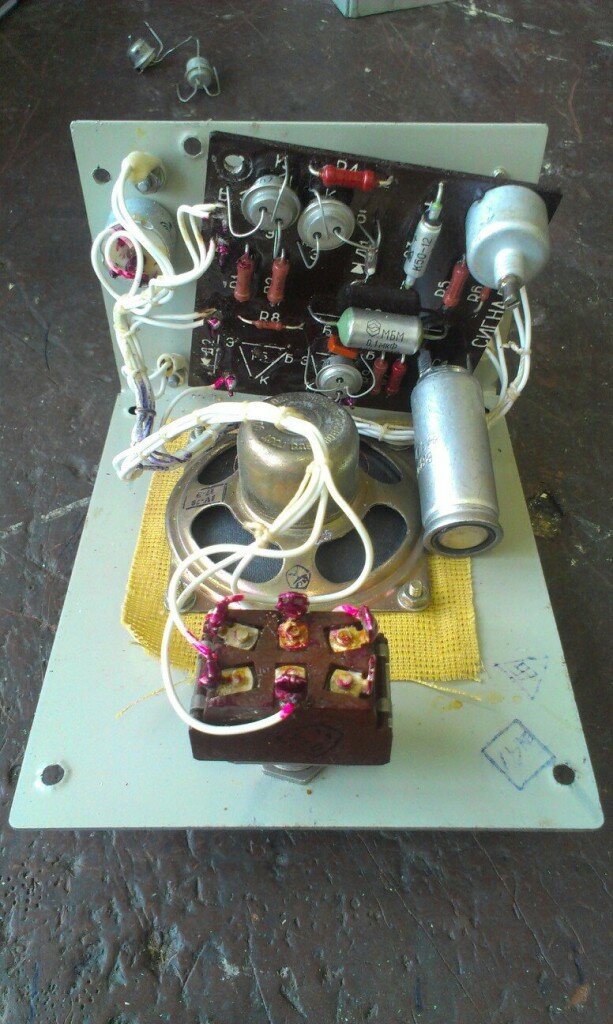

Первым делом прибор был разобран и очищен от мусора, которого было на удивление внутри не так много:

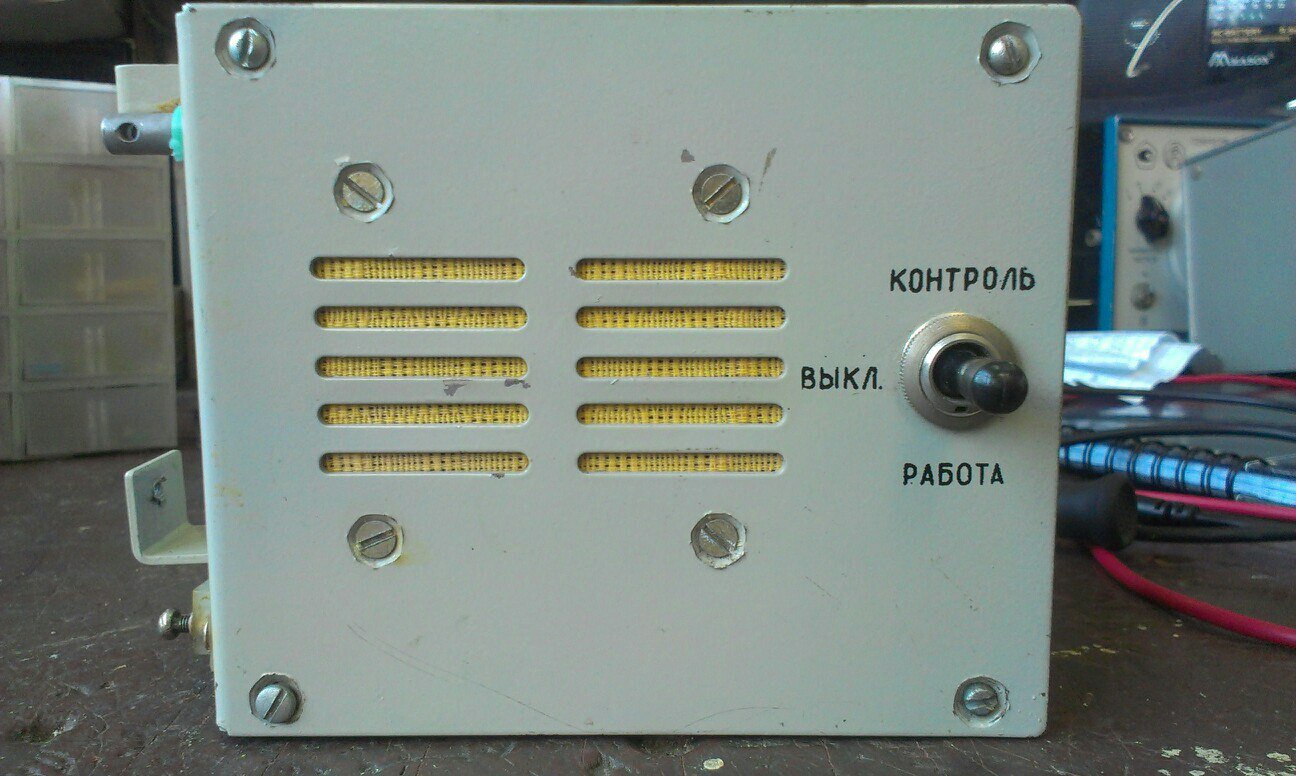

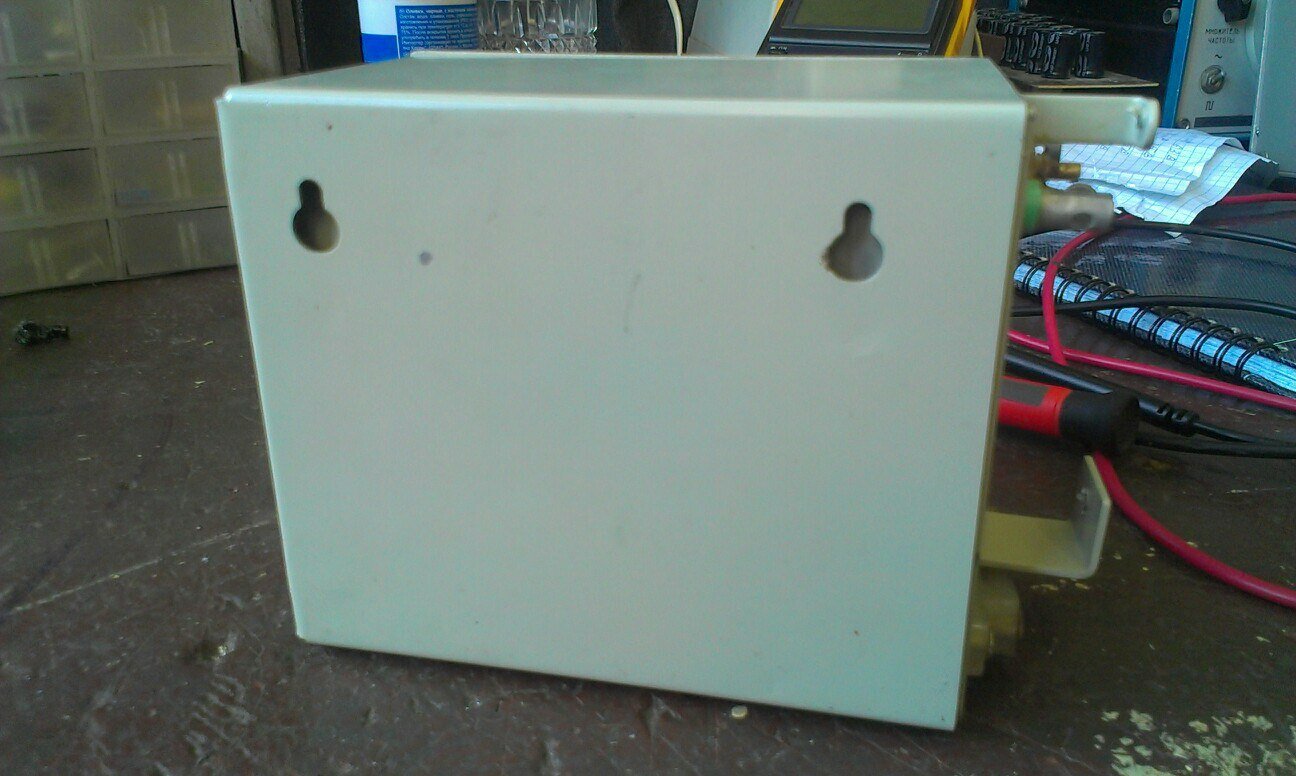

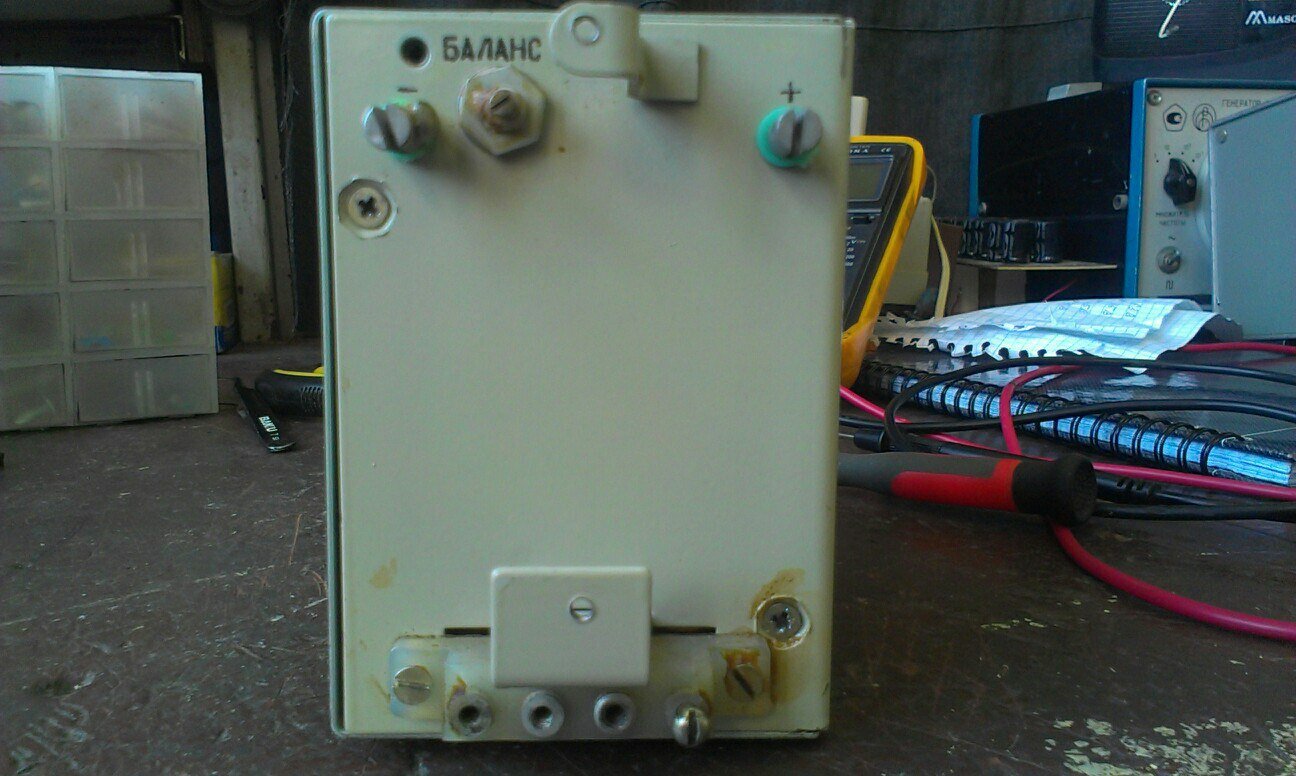

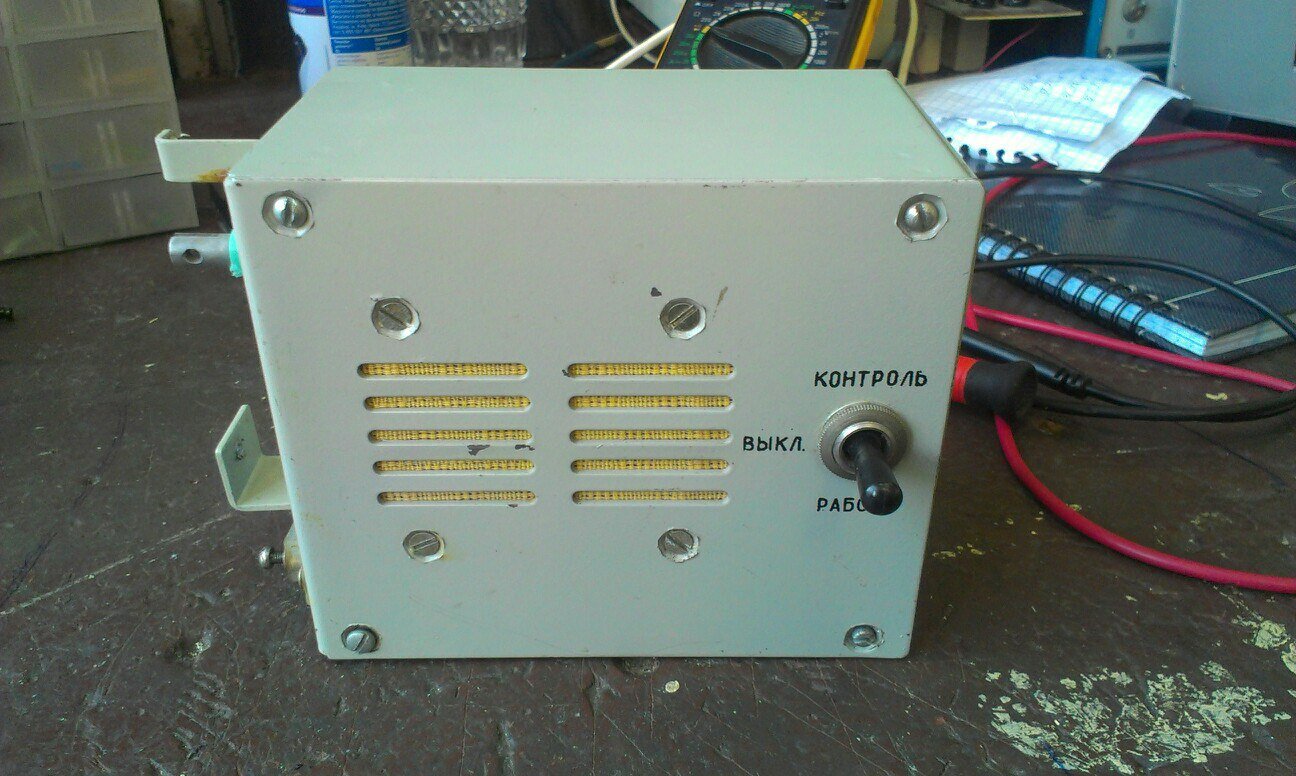

"Сигнал СМ" прибор сигнализатор обрыва шлейфа или замыкания контактного датчика

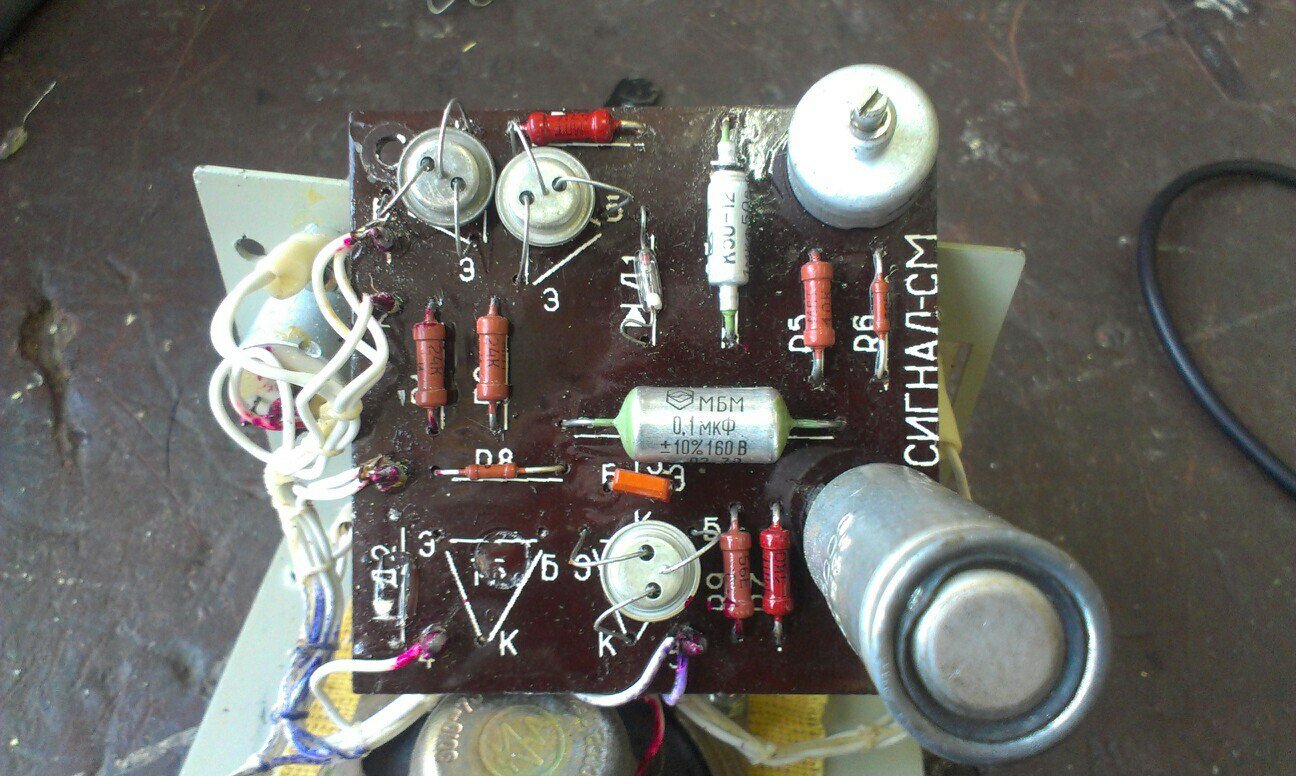

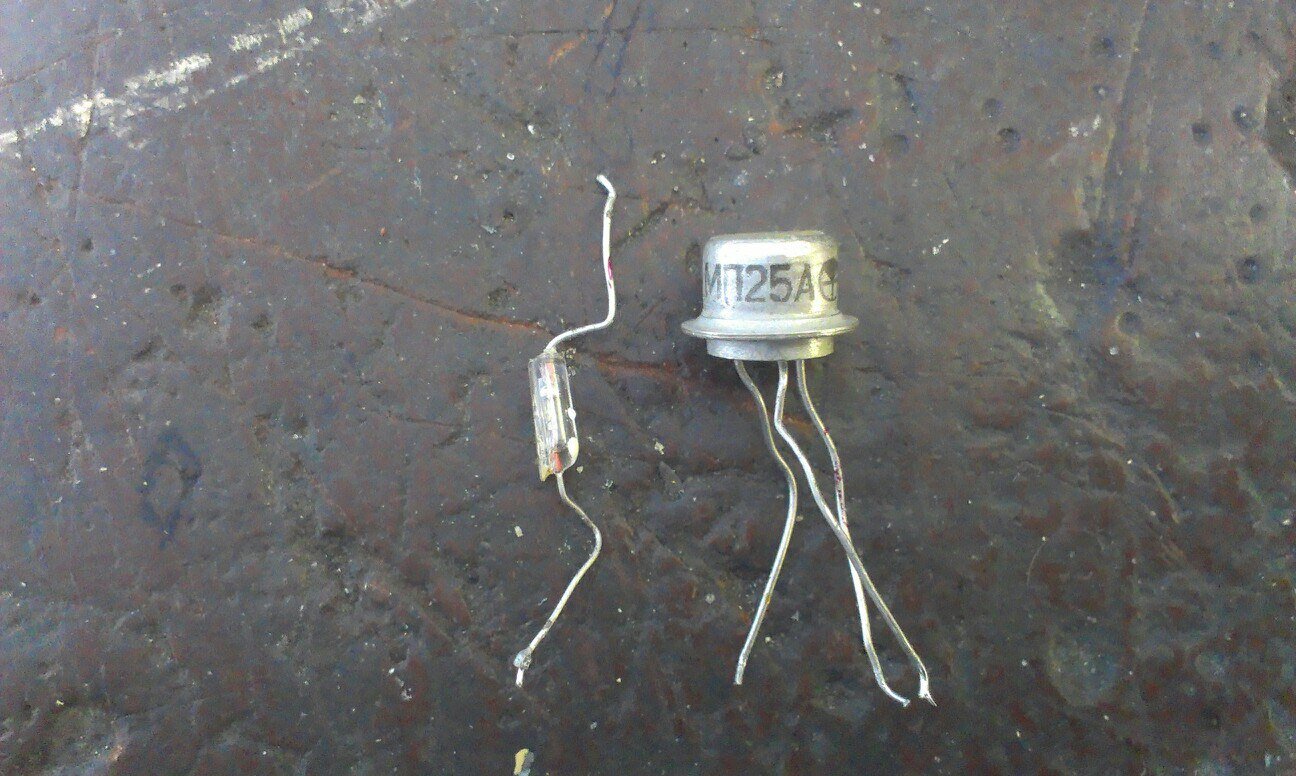

Простой прозвонкой элементов с помощью мультиметра была выявлена неисправность — сгорел диод и транзистор МП 25А

"Сигнал СМ" прибор сигнализатор обрыва шлейфа или замыкания контактного датчика

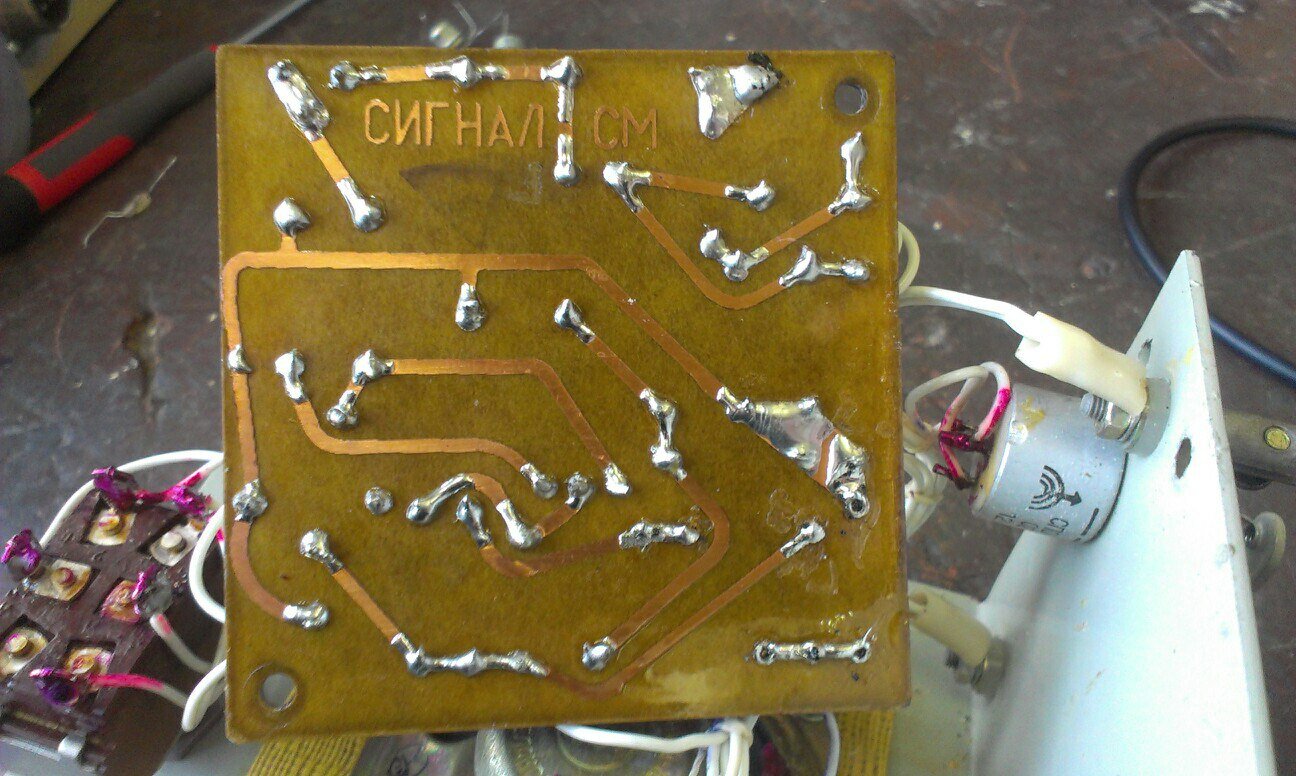

Ниже видно в каком месте стояли сгоревшие элементы. На всякий случай, вдруг кому-нибудь пригодится обратная сторона платы:

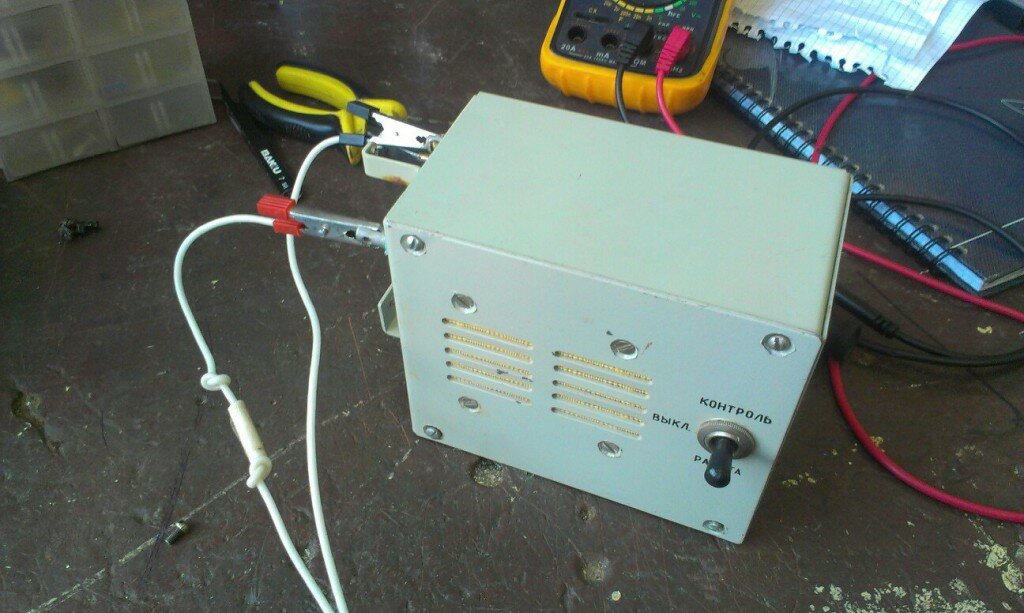

Заменив детали прибор был протестирован на «контроле», подключив к нему питание, результат вы можете видеть на фото

Подключение питания на прибор Сигнал СМ
Видео работы прибора «Сигнал-СМ»:
