Всем доброго дня. Сегодня хочу вам показать из чего же все таки состоят наши домашние утюги. Для того чтобы было более наглядно, я постарался разобрать его до «подошвы» и подробно сфотографировать.

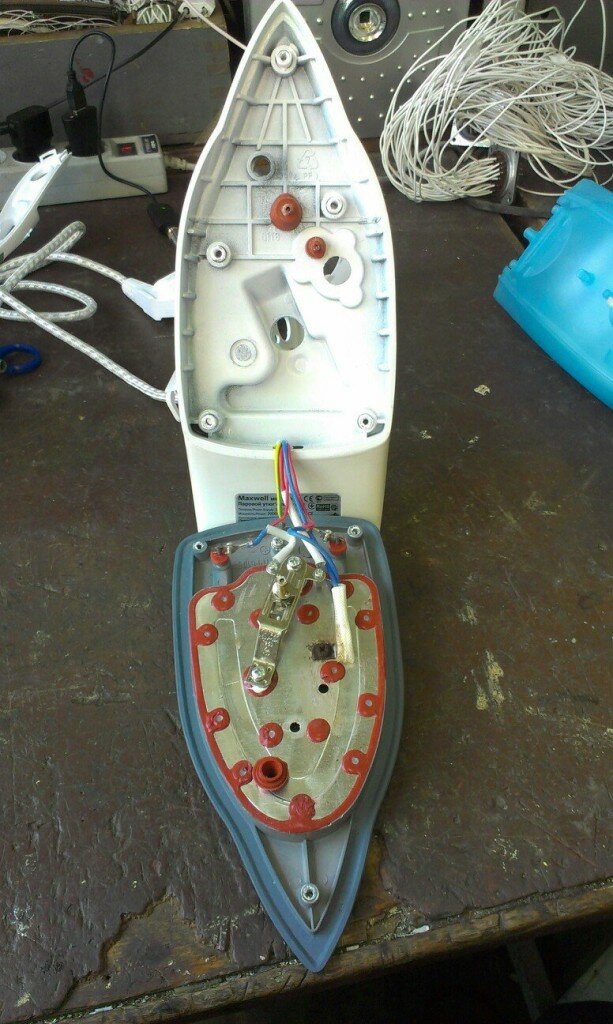

Хочу сказать, что сам по себе утюг не сложное устройство. Это видно на фото снизу.

Ремонт утюга своими руками

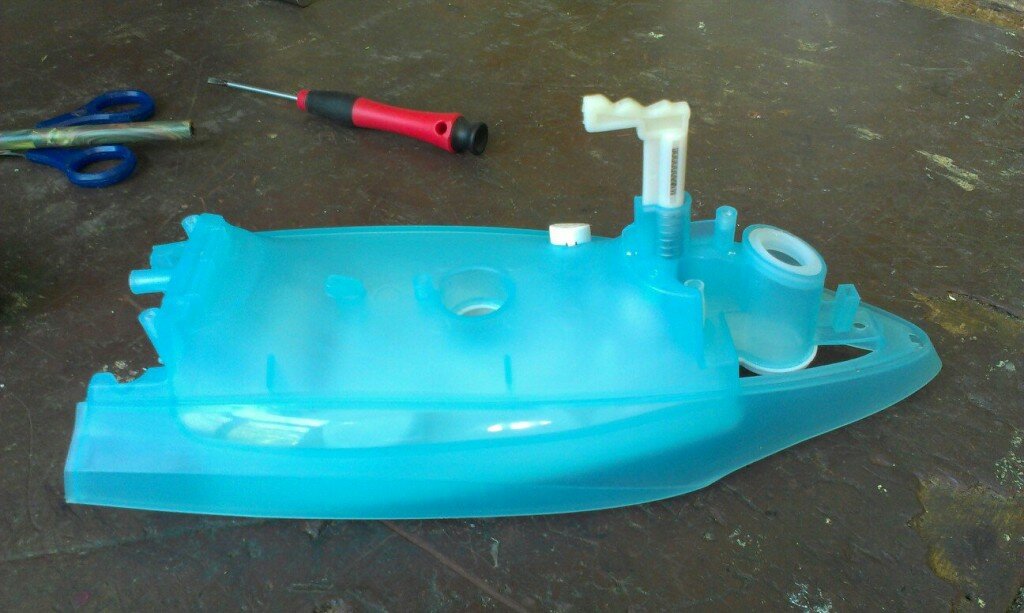

Это внутренняя часть, тут «живет» водичка. Это вот то самое место, куда вы заливаете стаканом воду, чтобы гладить и отпаривать.

Ремонт утюга своими руками

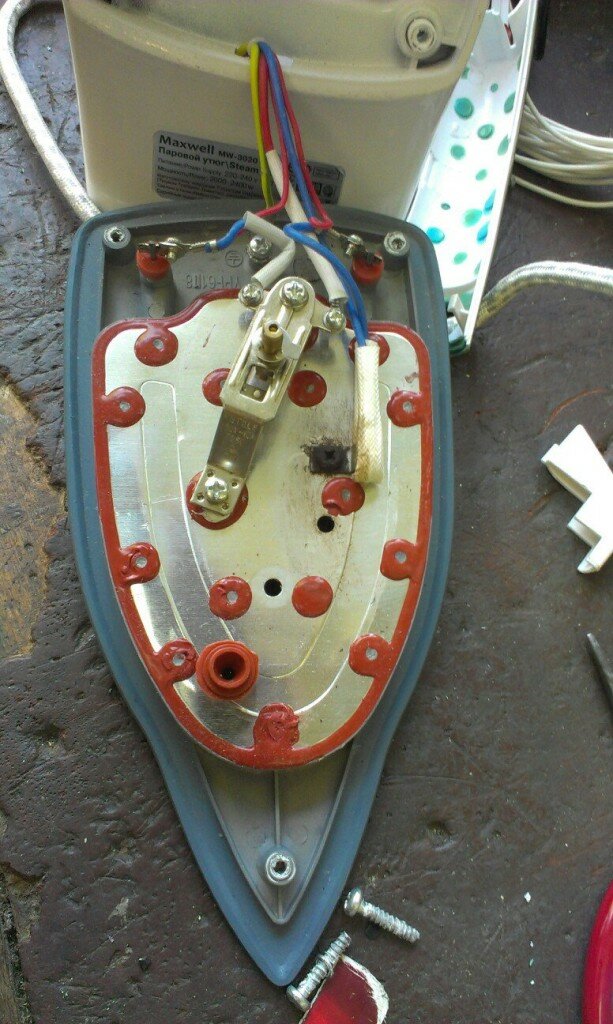

Техническую часть описывать думаю нет необходимости, так как она скудна и однообразна. Фото отчет носит скорее информационный  характер и в полной мере демонстрирует не очень богатый внутренний мир утюга.  И так, «подошва» это так называемый ТЭН — трубчатый электронагревательный прибор. Вот он как раз и греется, а водичка, которую вы подаете нажатием на кнопку — проходит через него и выходит из отверстий снизу в виде пара. К ТЕНу сверху как видно на фото крепится биметаллическая пластина. Она работает как расщепитель электрической цепи. Когда утюг нагревается до температуры, которую вы установили — биметаллическая пластинка расщепляется, т.е. одна пластинка отходит от другой ( до этого они были прижаты друг к другу) и это отключает ТЕН от электрической сети. После чего он начинает остывать. Но остывает он не быстро, так как существует инерция. Чтобы вам легче было понять приведу пример с горячим чаем. Как только вы его налили в стакан он горячий, а потом понемногу остывает. Так вот точно так остывает ТЕН у утюга, и когда температура падает слишком низко (ниже той, которую вы установили регулятором) платины вновь прижимаются, цепь замыкается и ТЕН нагревается.

Все достаточно просто. Вoт еще пару фото.

Ремонт утюга своими руками
Немного крупного плана

Ремонт утюга своими руками

Тут я поближе сфотографировал биметаллическую пластину и ее механизм. Как видно сверху сам регулятор, который выставляет температуру ТЕНа. Чуть ниже виден белый заостренный конец регулятора. Чем больше выход стержня тем большая температура ТЕНа и наоборот. Это связано с тем, что биметаллическая платина в зависимости от изгиба, который меняется стержнем и изменяет термомеханическую характеристику. Т.е. меняет предельную температуру работы в гистерезисе.

Всем успехов. Немного информации о наших друзьях-утюгах в каждый дом!
