Схемы включения АД в однофазную сеть

Схемы включения АД в однофазную сеть

На практике нередко возникает необходимость применения трехфазных двигателей в однофазных цепях. В этих случаях двигатель может работать либо как однофазный с конденсатором, либо как однофазный конденсаторный с постоянно включенной рабочей емкостью, имея меньшие значения КПД, полезной мощности и cosφ, чем в трехфазном режиме. Наилучшие эксплуатационные показатели дает второй режим, обеспечивающий получение вращающегося магнитного поля, близкого к круговому, при этом номинальная мощность достигает 76….85% от мощности , указанной на щитке двигателя.

Для двигателей, имеющих 3 вывода обмотки статора чаще всего применяются схемы включения в однофазную сеть, показанные на рис.1.

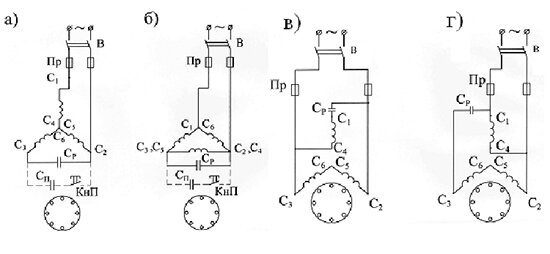

Схемы включения в однофазную сеть трехфазного АД имеющего три (а,б) или шесть ( в,г) выводов обмотки статора

Рис. 1 — Схемы включения в однофазную сеть трехфазного АД имеющего три (а,б) или шесть ( в,г) выводов обмотки статора

При таких соединениях обмоток статора двигатель должен включаться в однофазную сеть с напряжением, равным номинальному напряжению трехфазного двигателя. Для увеличения пускового момента могут включаться пусковые конденсаторы, как показано на рис.1 (а и б) пунктиром. Если пуск происходит без нагрузки, конденсатор Сп не используется. При шести выводах обмотки трехфазный двигатель имеет два номинальных напряжения, например, 127/220B.

Если напряжение однофазной сети соответствует большому напряжению двигателя (220В), лучше использовать схему, показанную на рис.1(в). В противном случае необходимо воспользоваться схемой рис.1(г), при этом мощность двигателя значительно уменьшается.

Таким образом, при выборе трехфазного двигателя для включения в однофазную сеть следует стремиться к тому, чтобы напряжение сети соответствовало большему номинальному напряжению двигателя.

Необходимая величина рабочей емкости рассчитывается, исходя из напряжения сети Uс и номинального тока фазы двигателя:

Необходимая величина рабочей емкости рассчитывается

Для сети с частотой 50 Гц коэффициент K = 2800 (для схем на рис.1,а и в), K  = 4800 (для схемы на рис.1,б), К = 1600 (для схемы на рис.1,г).

Для того, чтобы получить пусковой момент, близкий к номинальному, необходимо выбрать емкость пускового конденсатора в пределах:

емкость пускового конденсатора

Напряжение на конденсаторах Uк определяется схемой включения. Для схем на рис.1 (а) и (б) Uк ≥Uс, для схем на рис.1 (в) и (г) Uк ≥ 2Uс.

Поскольку после отключения двигателя от сети конденсаторы сохраняют на своих зажимах напряжение, опасное для человека, необходимо при ремонте и при наладке двигателя после каждого его отключения от сети конденсатор разрядить, для чего могут быть использованы разрядные сопротивления или последовательно соединенные лампы накаливания.
