Делаем TIMEFRAME (slowmotion) рамку

Делаем TIMEFRAME (slowmotion) рамку

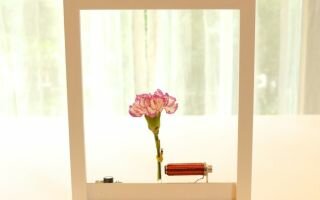

TIMEFRAME-рамка замедления времени для размещения на вашем столе

Выкладываю не очень литературный перевод статьи о тайм-фрейм рамки. Для профи всё должно быть понятно, для не очень опытных DIYщиков внизу есть ссылка на оригинальную статью с видео, а также на видео изготовления такой-же Даней Крастером.

Умопомрачительные гаджеты сейчас редкость. Очень редко вы натыкаетесь на что-то действительно волшебное, что оставляет вас в состоянии замешательства и изумления.

Что вам нужно для создания собственного проекта TIMEFRAME?

Инструменты



  • Припой для пайки
  • Аккумуляторный шуруповерт
  • Различные сверла (2 мм, 3 мм, 6 мм)
  • Плоскогубцы и резаки для проволоки
  • Мини-кабель USB-B для программирования Arduino



Рамка



  • 1x 12V 1A источник питания
  • 1x фоторамка(минимум 25 мм, лучше 35 мм)
  • 2m светодиодные полосы (3 штуки по 60 см каждая)
  • 1x тонкая металлическая пластина, как толщина металлического датчика (толщина: 0,3 мм размер: 10×70 мм)
  • 1x пластина для крепления стержня (например, алюминий 20x55x2 мм)
  • 1X деревянный блок примерно на 4 мм длиннее железного сердечника
  • 3x деревянные винты + шайбы
  • 1x железный стержень / винт / гвоздь (длина около 60 мм: 6-12 мм)
  • 1x крепление для железного стержня, как болт M6, или просто гайка, если вы используете железный винт
  • 45 м (= 40 грамм) 0,41 мм (AWG26) изолированный медный провод
  • 3x маленький неодимовый магнит (d=10 h=2)

Электроника

  • 1х контроллер ATmega нано В3.0 328P
  • 1x конденсатор 16V 4200 uF
  • 2х транзистор IRF540N
  • Резистор 2x 10K
  • 2x резистор 300 Ом
  • 2x диоды 1N4007
  • некоторые кабели для подключения светодиодов



Шаг 1: Подготовка катушки для рамки замедления времени



Шаг 2: Установите светодиоды в рамке TIMEFRAME

Шаг 3: Сборка центрального деревянного блока для рамки замедления времени

Шаг 4: Соберите плату и установите PCB



Обратите внимание, что ниже схема не может быть смоделирована в настоящий момент.  Реализация прерывания отсутствует в программном обеспечении эмулятора.  Также использовался Arduino Mini вместо предлагаемого Nano.



Не подключайте устройство к компьютеру при подключении магнитной катушки.  Текущий ток и обратное наведенное напряжение могут повредить ваш USB-порт или компьютер.  Всегда удаляйте Arduino с печатной платы для программирования! Программа прилагаемого файла INO или получить последнее программное обеспечение здесь: http://www.github.com/cubic-print/timeframe

Шаг 5: Эксплуатация и опасности TIMEFRAME





Цветы и листья лучше всего работают TIMEFRAME.  Пожалуйста, убедитесь, что они сухие, чтобы металлическая основа не ржавела.  Перья также выглядят потрясающе.  Не достаточно устойчивы?  Бумажные цветы тоже работают.  Они могут быть немного шумнее в зависимости от используемого материала.



Просто используйте резиновую ленту, чтобы зафиксировать цветок поверх пластины резонатора.  Для тонких цветов вы также можете использовать магнит для вдавливания. Включенные магниты служат двум целям.  Они усиливают магнитную силу и уравновешивают импульс всего резонатора.  Количество и положение сильно влияют на шум и амплитуду движения.



Все магниты имеют северный и южный полюс.  Они будут лучше работать в той или иной ориентации в зависимости от направления обмотки катушки.  Просто попробуйте, если бы вы думали, что они предлагают больше силы зажима по отношению к движущейся пластине резонатора. Суперсила, которую вы получаете с магнитами, противоположными катушке.



Чтобы еще больше увеличить силу, вы можете наложить один магнит на конец железного сердечника электромагнита, а не на пластину резонатора.  Если вы хотите понизить силу, вы также можете перемещать магниты вверх / вниз.  Это особенно хорошо работает, если у вас есть только маленький цветок с низким импульсом, он часто имеет смысл использовать меньше магнитов, но перемещайте хотя бы один магнит, где цветок прикреплен.  Это увеличивает массу наконечника и устраняет любое быстрое дрожание от движения.



Опасность рамки TIMEFRAME



Высокочастотное мерцание внутри этого продукта может вызвать эпилепсию из-за фоточувствительности.  Большинство людей даже не осознают мерцание, потому что это намного быстрее, чем обычный компьютерный монитор.  Из-за неопределенностей относительно эпилептического характера этого продукта, пожалуйста, прекратите смотреть в свет, когда вы испытываете другие симптомы, такие как головная боль, тошнота или головокружение.  Будьте особенно осторожны во время изготовления TIMEFRAME. Все, что ниже 50 Гц, будет выглядеть как стробоскопы в ночном клубе

Перевод  оригинальной статьи https://www.instructables.com/id/TimeFrame-a-Time-Portal-to-Put-on-Your-Desk/

Видео Крастера — https://www.youtube.com/watch?v=3z0grtFFwkk
