УСТРОЙСТВО АСИНХРОННОГО ДВИГАТЕЛЯ

Устройство асинхронного двигателя (АД) с короткозамкнутым ротором показано на примере двигателя серии AM (рис. 1).

Устройство АД с короткозамкнутым ротором

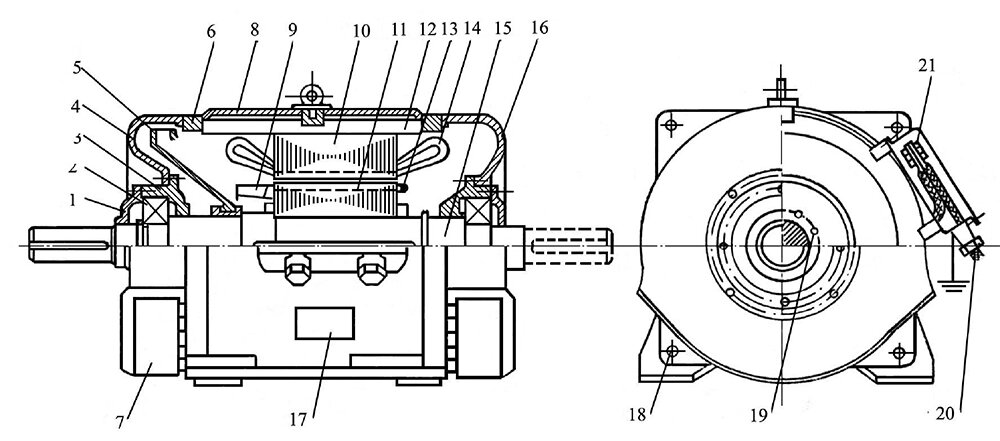

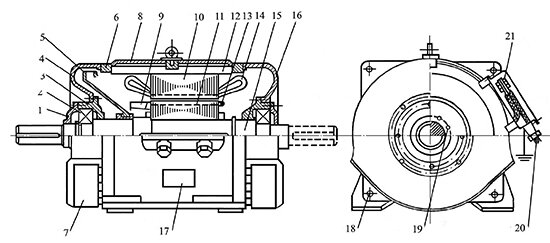

Рис. 1 — Устройство АД с короткозамкнутым ротором

Основными частями АД являются неподвижный статор 10 и вращающийся внутри него ротор, отделенный от статора воздушным зазором.

Для уменьшения вихревых токов сердечники ротора и статора набираются из отдельных листов, отштампованных из электротехнической стали толщиной 0,35 или 0,5 мм. Листы оксидируются (подвергаются термической обработке), что увеличивает их поверхностное сопротивление.

Сердечник статора встраивается в станину 12, являющуюся внешней частью машины. На внутренней поверхности сердечника имеются пазы, в которых уложена обмотка 14. Статорную обмотку чаще всего делают трехфазной двухслойной из отдельных катушек с укороченным шагом из изолированного медного провода. Начала и концы фаз обмотки выводят на зажимы коробки выводов.

Обмотку статора можно соединить звездой (Y) или треугольником (?). Это дает возможность применять один и тот же двигатель при двух различных линейных напряжениях, находящихся в отношении ?3, например, 127/220 В или 220/380 В. При этом соединению Y соответствует включение АД на высшее напряжение.

Сердечник ротора в собранном виде напрессовывается на вал 15 горячей посадкой и предохраняется от проворачивания при помощи шпонки. На внешней поверхности сердечник ротора имеет пазы для укладки обмотки 13. Обмотка ротора в наиболее распространенных АД представляет собой ряд медных или алюминиевых стержней, расположенных в пазах и замкнутых по торцам кольцами. В двигателях мощностью до 100 кВт и более обмотка ротора выполняется заливкой пазов расплавленным алюминием под давлением. Одновременно с обмоткой отливаются и замыкающие кольца вместе с вентиляционными крылатками 9. По форме такая обмотка напоминает «беличью клетку».

Для специальных двигателей обмотка ротора может выполняться подобно статорной. Ротор с такой обмоткой помимо указанных частей имеет три укрепленных на валу контактных кольца, предназначенных для соединения обмотки с внешней цепью. АД в этом случае называется двигателем с фазным ротором или с контактными кольцами.

Вал ротора 15 объединяет все элементы ротора и служит для соединения АД с исполнительным механизмом.

Воздушный зазор между ротором и статором составляет от 0,4 — 0,6 мм для машин малой мощности и до 1,5 мм у машин большой мощности. Подшипниковые щиты 4 и 16 двигателя служат опорой для подшипников ротора. Охлаждение двигателя осуществляется по принципу самообдува вентилятором 5. Подшипники 2 и 3 закрыты снаружи крышками 1, имеющими лабиринтовые уплотнения. На корпусе статора устанавливается коробка 21 с выводами 20 обмотки статора. На корпусе укрепляется табличка 17, на которой указываются основные данные АД. На рисунке обозначено также: 6 посадочное гнездо щита; 7 – кожух; 8 – корпус; 18 – лапа; 19 – вентиляционный канал.
