ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ И РЕЗОНАНС

Вынужденные колебания в отличие от свободных колебаний совершаются не самостоятельно, а под действием периодической внешней силы. Например, электрические колебания в антенне приемника не являются свободными, так как они происходят под воздействием приходящих радиоволн.

Рассмотрим сначала вынужденные колебания маятника, обладающего определенной собственной частотой. Будем качать его рукой с другой частотой. Характер этого колебания зависит от движения руки и может быть, в частности, синусоидальным. К маятнику периодически подводится энергия извне; поэтому его колебания будут незатухающими и могут иметь любую частоту, которая определяется частотой внешней силы.

Такое же явление будет и в колебательном контуре, соединенном с генератором переменного тока. При любой частоте генератора через контур проходит переменный ток, т.е. в контуре происходят вынужденные электрические колебания с частотой генератора.

Вынужденные колебания имеют совершенно иные свойства по сравнению со свободными колебаниями:

1). Они являются незатухающими (вернее они существуют в течение всего времени действия внешней эдс);

2). Они могут иметь различную форму в зависимости от характера эдс;

3). Частота их не зависит от L и С контура, а определяется частотой воздействующей здс;

4). Амплитуда их зависит не только от величины воздействующей эдс, но и от соотношения между частотой этой эдс и собственной частотой самого контура.

Последнее свойство вынужденных колебаний представляет особый интерес и должно быть рассмотрено подробно.

В каждом колебательном контуре, получившем запас энергии, совершаются свободные колебания с определенной собственной частотой. При малом затухании даже небольшой начальный запас энергии дает довольно продолжительные колебания. А для поддержания вынужденных колебаний на контур должна действовать периодическая внешняя эдс. Это воздействие должно быть тем сильнее, чем больше различаются между собой частота внешней эдс и частота контура. Чем меньше разница между ними, тем больше амплитуда вынужденных колебаний и для их поддержания требуется меньше энергии. Если частота внешней эдс равна собственной частоте контура, то амплитуда колебаний становится максимальной и для поддержания колебаний достаточно незначительной энергии. Этот случай и называется резонансом.

Явление резонанса состоит в том, что при совпадении частоты воздействующей эдс и собственной частоты контура амплитуда вынужденных колебаний достигает наибольшей величины.

Кривые резонанса колебательного контура. Явление резонанса. Что такое резонанс.

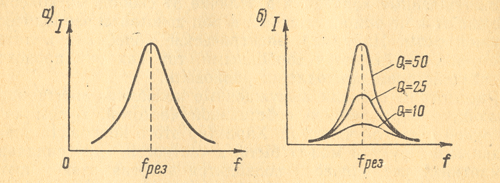

Рис.1 — Кривые резонанса колебательного контура

На явление резонанса сильно влияет затухание контура. У контура с меньшим затуханием кривая резонанса острее и выше (рис.1 6). Это значит, что контур почти не отзывается на колебания с частотами, отличающимися от его собственной частоты, но зато при резонансе в нем возникают колебания большой амплитуды (острый резонанс). Наоборот, при большом затухании амплитуда колебаний при резонансе получается малой и.контур отзывается на колебания с частотой, значительно отличающейся от резонансной (тупой резонанс).

Чем меньше затухание, тем острее резонанс и тем больше чувствительность контура к колебаниям резонансной частоты.

Для резонанса характерно получение мощных колебаний при небольшой затрате энергии внешнего источника, нужной только для компенсации потерь энергии при колебаниях.
