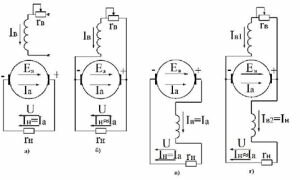

Характеристики генераторов независимого возбуждения

Характеристика холостого хода. Определяет зависимость напряжения U0 от тока возбуждения при Iа=0 и n=const.  Для снятия этой характеристики собирается схема, показанная на рис. 1. Выключатель «Р» отключен, генератор разгоняется до номинальной частоты вращения, снятие характеристики начинают с Iв=0. При этом, ввиду наличия магнитного потока остаточного намагничивания, в проводниках обмотки якоря индуктируется ЭДС Еост, величина которой обычно составляет (2…3)% от Uн генератора.

При увеличении тока в обмотке возбуждения от нуля до максимального значения, напряжение генератора возрастает по кривой 1.

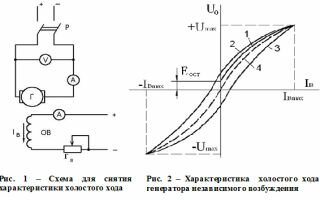

Схема для снятия характеристики холостого хода и Характеристика холостого хода генератора независимого возбуждения

 Обычно ток возбуждения увеличивают до тех пор, пока напряжение на зажимах генератора не достигнет значения (1,1…1,25) Uн. Затем ток возбуждения уменьшают до нуля, изменяют его направление на обратное и вновь увеличивают до Iв= — Iвmax..  Напряжение при этом изменяется от +Umax до -Umax по кривой 2, которая называется нисходящей ветвью. Кривая 2 проходит выше кривой I, что объясняется процессами перемагничивания магнитной цепи. Далее изменяют ток возбуждения от -Iвmaxдо +Iвmax, при этом напряжение меняется от -Umax до +Umaxпо кривой 3, так называемой восходящей ветвью характеристики холостого хода. Кривые 2 и 3 образуют петлю гистерезиса, которая определяет свойства стали магнитной цепи машины. Проведя между ними среднюю линию 4, получают так называемую расчетную характеристику холостого хода, которой пользуются на практике.

Следует отметить, что при снятии характеристики холостого хода изменять ток возбуждения нужно только в одном направлении, чтобы точки принадлежали одной ветви.

Анализ характеристики холостого хода показывает, что начальная часть кривой представляет собой практически прямую линию, так как при малых токах Iвпочти вся МДС идет на преодоление магнитного сопротивления воздушного зазора. По мере увеличения тока Iви возрастания потока Ф сталь магнитопровода насыщается и зависимость U0= f(Iв) становится нелинейной.

Точка, соответствующая напряжению Uн, лежит обычно на перегибе характеристики холостого хода. Это связано с тем, что при работе на прямолинейном участке характеристики напряжение генератора неустойчиво, а в насыщенной части кривой ограничены возможности регулирования напряжения генератора. Таким образом характеристика холостого хода имеет важное значение для оценки свойств генератора.

Нагрузочные характеристики генератора независимого возбуждения

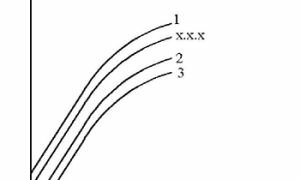

Рис.3 — Нагрузочные характеристики генератора независимого возбуждения

Нагрузочные характеристики. Определяют зависимости напряжения от тока возбуждения при Iа=const и n=const. Схема для снятия этих характеристик та же, что и для снятия характеристики холостого хода, но в этом случае к генератору подключена нагрузка и по цепи якоря проводит постоянный по величине ток, а напряжение генератора меньше ЭДС вследствие 2-х причин — падения напряжения в цепи якоря   Ia?r и размагничивающего действия реакции якоря. Поэтому все нагрузочные характеристики расположены ниже расчетной характеристики холостого хода (рисунок 2.4). Можно считать, что характеристика холостого хода есть частный случай нагрузочной характеристики при I = 0. Обычно нагрузочную характеристику снимают при Iа = Iн.

Внешняя характеристика. Определяет зависимость напряжения генератора U от тока нагрузки I, т.е. U=f(I) при n=const и Iв=const, что при  независимом возбуждении равносильно условию rв=const .

Внешняя характеристика генератора снимается по схеме рис. 4.

Сначала доводят скорость генератора до номинальной частоты вращения, и возбудив генератор, нагружают его до номинальной нагрузки. При этом устанавливают такой ток возбуждения Iв=Iвн, чтобы при токе нагрузки I=Iн напряжение на генераторе было равно номинальному Uн. Затем постепенно уменьшают нагрузку до нуля и снимают показания приборов. По мере уменьшения нагрузки напряжение на генераторе будет возрастать по двум причинам — из-за уменьшения падения напряжения в цепи обмотки якоря Iа?r и уменьшения размагничивающего действия реакции якоря. При переходе к холостому ходу (I=0) напряжение возрастает на величину DUн (рис. 5), которая называется номинальным изменением напряжения генератора и определяется по формуле:

Номинальным изменением напряжения генератора

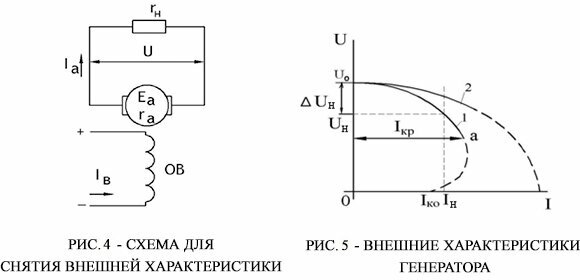

Схема для снятия внешней характеристики и Внешние характеристики генератора

ГОСТ регламентирует величину изменения напряжения генератора (у генераторов независимого возбуждения

DUн =(5…10)% ).При коротком замыкании генератора, т.е. уменьшении сопротивления нагрузки до нуля, напряжение на его зажимах падает до нуля (U=0), а ток короткого замыкания во много раз превосходит номинальный Iкз=(6…15)Iн. Поэтому режим короткого замыкания для генераторов независимого возбуждения является очень опасным, особенно для коллектора и щеточного аппарата из-за возможности возникновения сильного искрения или кругового огня.

Регулировочная характеристика. Определяет зависимость тока возбуждения Iв от тока нагрузки I, т.е. Iв=f(I) при n=const и U=const (рис. 6).

Регулировочная характеристика генератора

Рис. 6 — Регулировочная характеристика генератора

Регулировочная характеристика показывает, как надо изменять ток возбуждения, чтобы при изменении нагрузки напряжение на генераторе оставалось неизменным по величине.



С увеличением нагрузки ток возбуждения необходимо увеличивать чтобы скомпенсировать увеличение падения напряжения на обмотке якоря Ia?r и размагничивающее действие реакции якоря. При переходе от холостого хода к номинальной нагрузке увеличение тока возбуждения составляет (10…15)%.

Характеристика короткого замыкания. Определяет зависимость тока цепи якоря I от тока возбуждения I=f(Iв) при U=0 и n=const Для снятия этой характеристики зажимы генератора замыкают накоротко, разгоняют генератор до номинальной частоты вращения и увеличивая ток возбуждения от нуля доводят ток якоря до Iкз=(1,25..1,5)Iн.

Характеристика короткого замыкания

Рис. 7 — Характеристика короткого замыкания.

По полученным данным строят характеристику короткого замыкания (рис.7). Эта характеристика носит вспомогательный характер и при испытании генератора обычно не снимается.
