Всем привет.

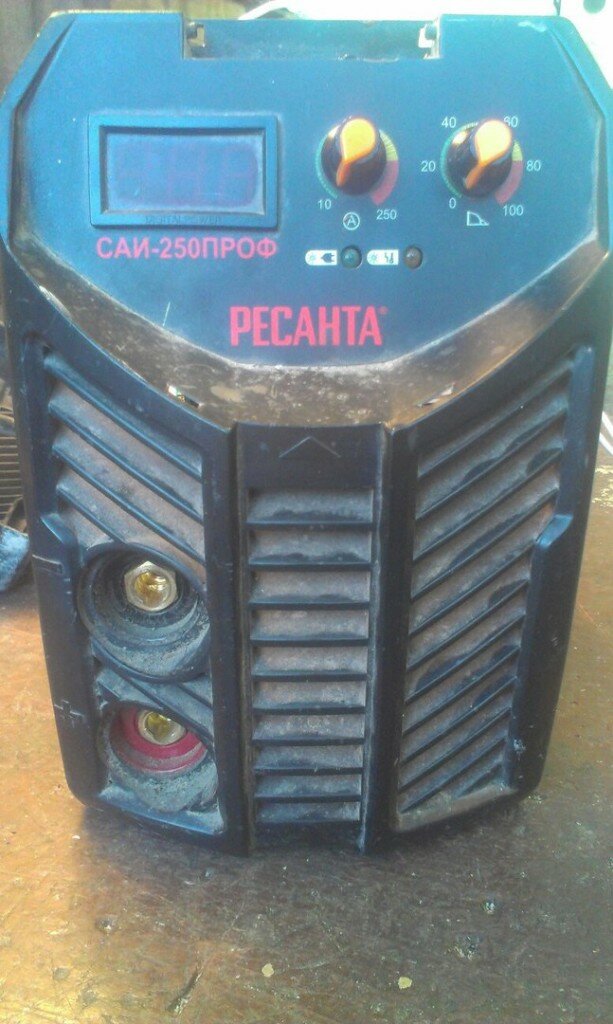

Давайте сегодня разберем одного из моих «клиентов» и именно сварочный инвертор «Ресанта — САИ 250 ПРОФ». Почему клиента, потому что неисправность с которой он ко мне поступил на рабочий стол была самой частой в подобного рода сварочных аппаратах — вторичное питание или еще его называют «дежурный источник».
Заказать перечисленные в статье элементы для ремонта сварочного инвертора Ресанта — САИ 250 ПРОФ можно на Али:
1) Шим контроллер SG6859 — http://ali.pub/2pd1gz
2) Полевой транзистор SPD06N80C3 — http://ali.pub/2pd1qb
3) Контроллер TOP 224 — http://ali.pub/2pd244
Так вот, этот товарищ собран в данном сварочном аппарате на шим контроллере SG6859 и полевом транзисторе SPD06N80C3 обвязку и все остальное перечислять нет необходимости.
В чем соль-то спросите вы. А дело вот в чем. Когда пробивает полевик, он тянет за собой шим контроллер и небольшую часть обвязки. Найти на радиорынке детали нужные мне очень сложно. Но слава богу у нас есть китайцы (что бы мы без них делали) вот там-то я их и заказал. Стоимость смешная, но сроки большие, что мне не очень-то и подходило. Но в этом есть и свои плюсы.
Человек который принес мне сварочный аппарат, из-за довольно больших сроков по доставке оригинальных деталей, предложил мне выкупить его. Мы поторговались и я купил у него подбитого «друга» САИ 250 ПРОФ за 3500 руб. Конечно я знал что его отремонтировать мне уже стоило 450 руб. Но зная цену, что он стоит я не думал долго, достал заветные вечно-деревянные и рассчитался с человеком и приступил к ремонту сварочного инвертора Ресанта
-

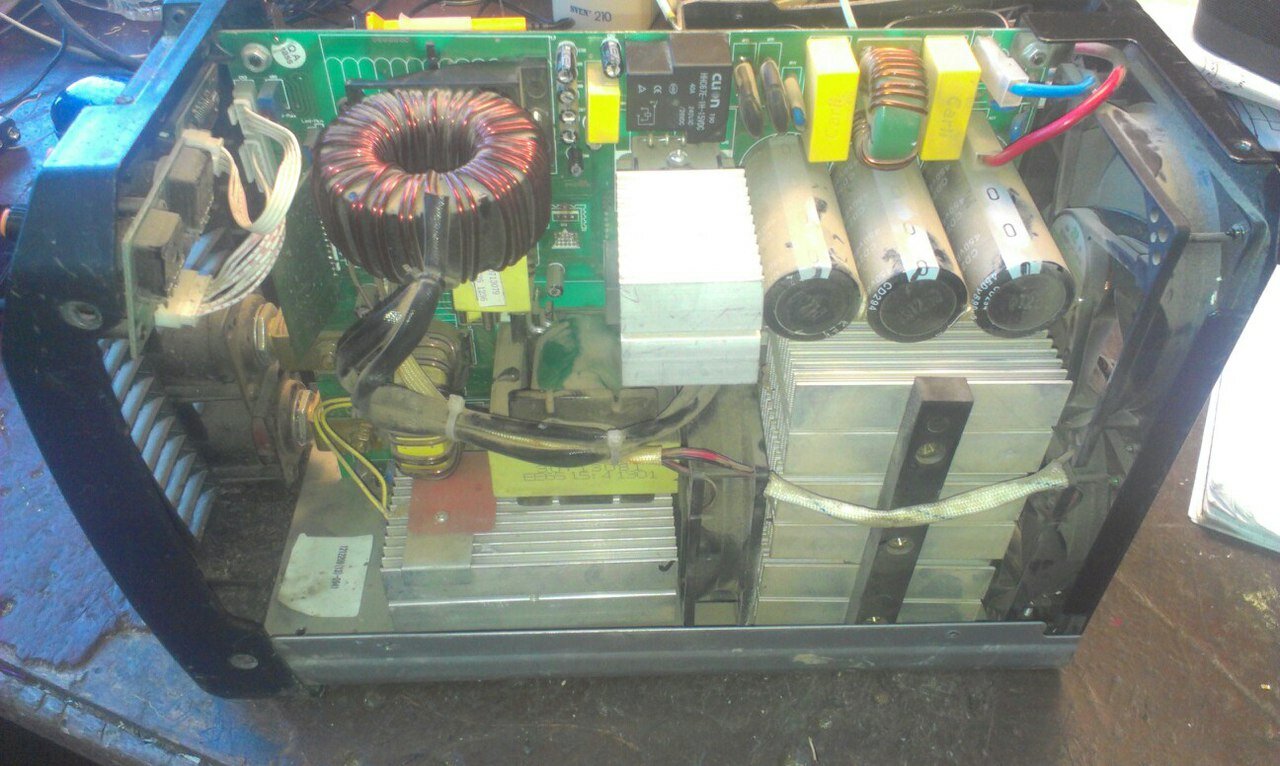

- САИ-250 ПРОФ внутри
-

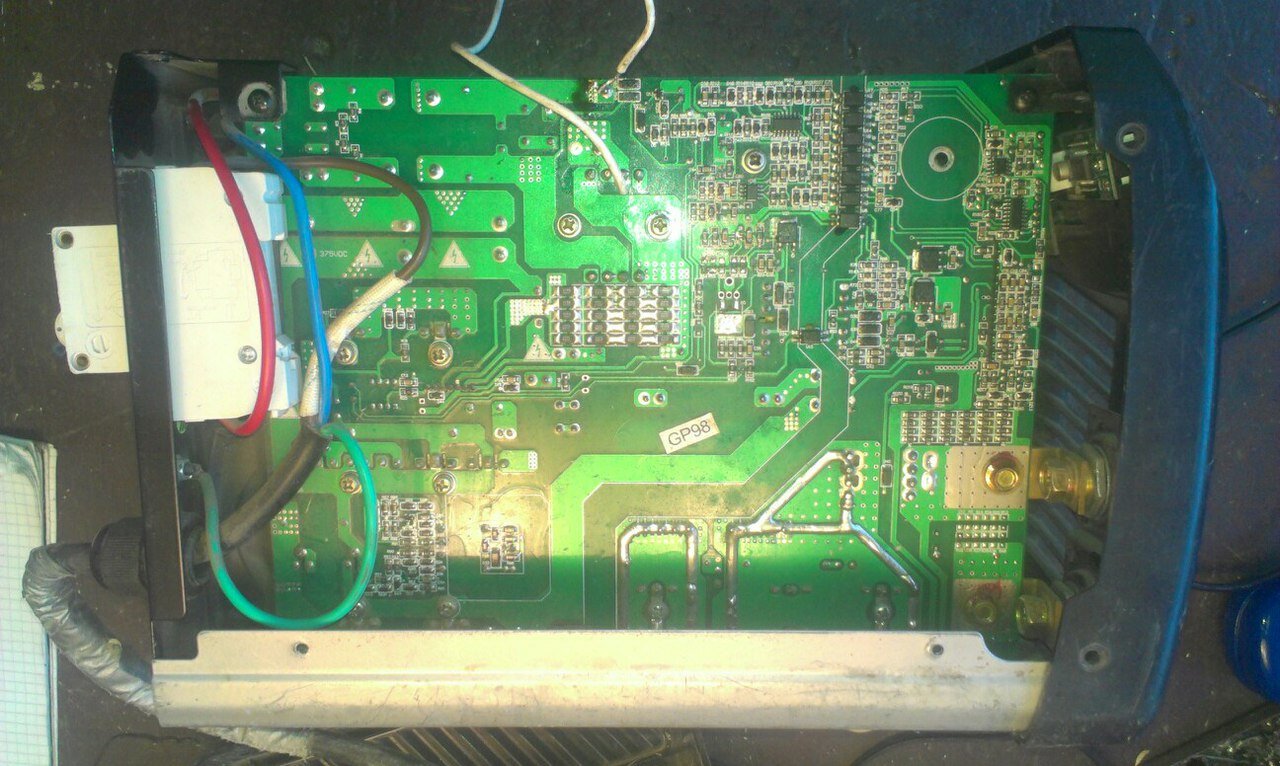

- САИ-250 ПРОФ внутри обратная сторона
-

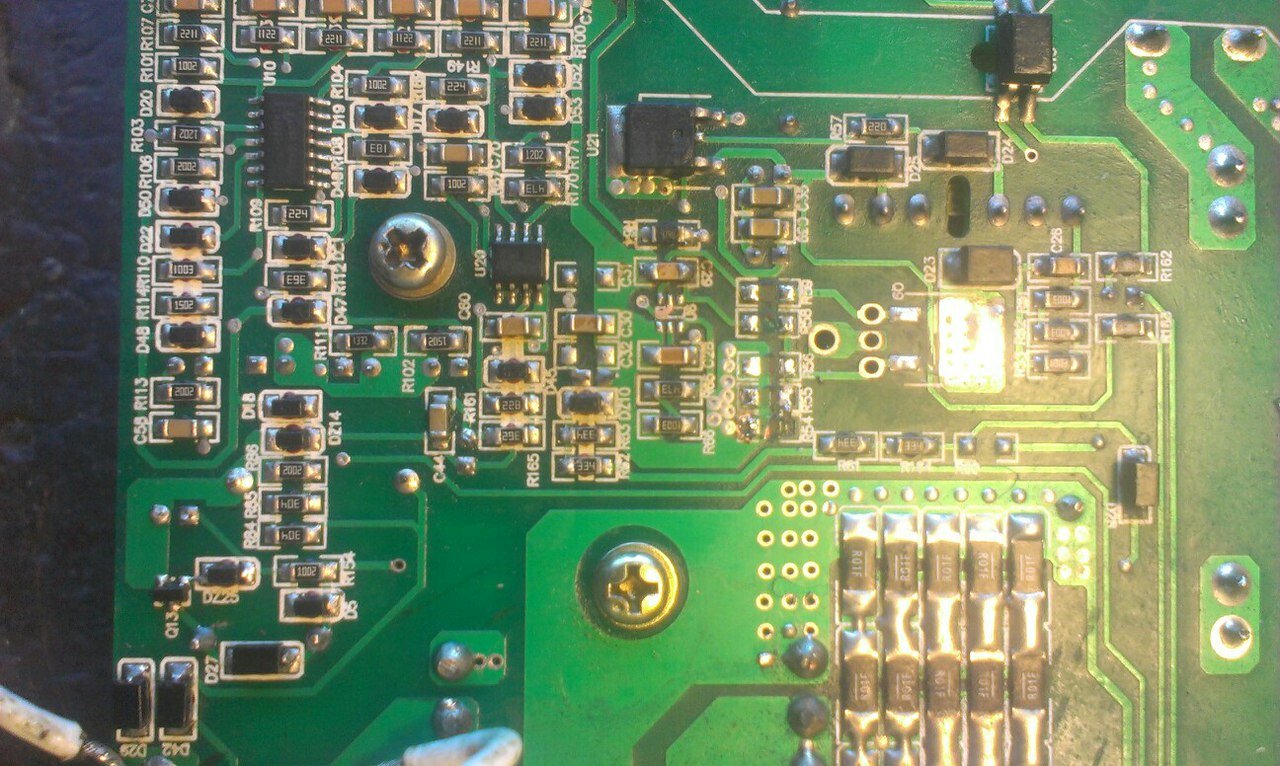

- Место где располагается шим и полевик
Не дожидаясь прихода деталей (руки то чесались) я не долго думая сообразил небольшую переделку из интернета и у меня все получилось.
Переделка заключается в следующем:
Берем микросхемку TOP 224 (223, 204, 203)
- Убираем полевой транзистор;
- Убираем шим контроллер;
- Отпаиваем эмиттер оптопарыU8 (участвующей в обратной связи с шим) и припеваем его на вывод «control» TOP 2хх; Коллектор соединяем с «+» питающим шим по контакту №5 -VDD. Взять его можно с положительного вывода емкости С30;
- Сток или (Drain) на место стока бывшего SPD06N80C3 (самая большая площадка);
- Исток (Source) на место истока SPD06N80C3;
- Между истоком и затвором (control) припаиваем конденсатор 47 мкФ — 50В, «-» к истоку.
- Вместо сопротивлений 1.3 Омх3, припаиваем сопротивление 6.8 Ом.
Вот и все. Запускаем и все работает.
Вот фото доработки (с интернета) не мое изобретение:
Первый вариант
Ниже второй вариант. Лично я делал по первому.
Вот так вот после небольших манипуляций, у меня обосновался сварочный аппарат САИ 250 ПРОФ от РЕСАНТА. Аппарат очень хороший, достойный и уж точно стоит своих денег. Поправочка — денег которые я за него заплатил — 3500 руб. 🙂
Даташит на TOP 22х (1,2,3,4,5,6,7) — Скачать
Паспорт на РЕСАНТА САИ-250 ПРОФ — Скачать
Схема сварочного аппарата РЕСАНТА САИ-250 ПРОФ — Скачать
