Реакция якоря

Реакция якоря

При работе машины постоянного тока в режиме холостого хода (Iа =0) ток в обмотке якоря практически отсутствует и в магнит­ной цепи машины действует лишь одна МДС обмотки возбуждения Fo. Магнитное поле машины в этом случае является симметричным отно­сительно полюсов и не зависит от направления вращения машины и расположения щеток на коллекторе (рис. 1).

Магнитное поле машины в этом случае является симметричным относительно полюсов и не зависит от направления вращения машины и расположения щеток на коллекторе

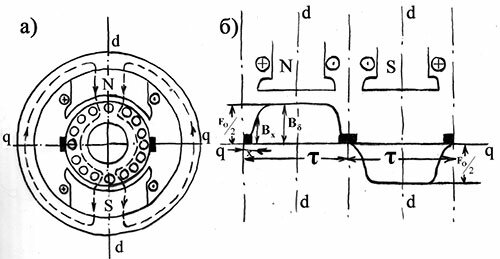

Рис. 1 — Работа машины постоянного тока в режиме холостого хода

Обмотка возбуждения является сосредоточенной на главных полю­сах и любая замкнутая магнитная линия основного потока охваты­вает всю сумму токов обмотки. МДС такой обмотки в пределах по­люсного деления τ постоянна и равна Fo (рис. 1.б). Распределение магнитной индукции поля вдоль окружности якоря зависит от величины воздушного зазора и приближенно показано на рис. 1.б.

При нагрузке машины по обмотке якоря протекает ток, который создает собственное магнитное поле. Поэтому магнитный поток в воздушном зазоре и пространственное распределение магнитного поля при нагрузке машины будет определяться совместным намагничивающим действием полюсов и якоря. Магнитный поток и распределение резуль­тирующего поля в воздушном зазоре будут уже иными, чем при хо­лостом ходе. Воздействие МДС якоря Fa на основное магнитное поле машины называется реакцией якоря.

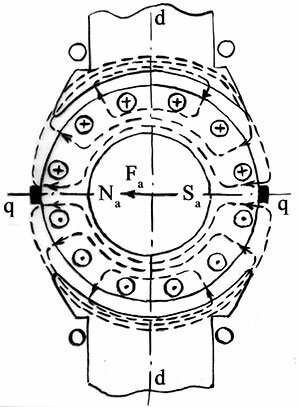

Поле, создаваемое токами в проводниках якоря при отсутствии МДС главных полюсов, когда щетки стоят на геометрической нейтрали qq

На рис.2 показано поле, соз­даваемое токами в проводниках якоря при отсутствии МДС главных полюсов, когда щетки стоят на геометрической нейтрали qq . Под каждым полюсом располагается часть обмотки, в проводниках кото­рой проходит ток одного направления. Как видно из рис.2, ось поля якоря совпадает с осью щеток, обуславливающих токораздел в якоре. При щетках, установленных на геометрической нейтрали, кар­тина поля якоря симметрична относительно продольной и попереч­ной осей машины. Ось полученного поля направлена по поперечной оси qq, поэтому такое поле якоря называют поперечным, а ре­акцию якоря – поперечной.

Если наложить поле якоря на поле главных полюсов, то получим картину результирующего поля (рис.3).

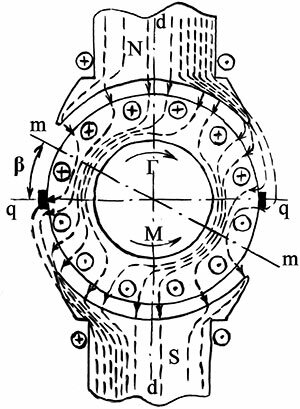

Если наложить поле якоря на поле главных полюсов, то получим картину результирующего поля

Как видно из этого рисунка поле при нагрузке смещается по направлению вращения в генераторе (Г) и против направления вращения в двигателе (М), распределяясь несимметрично относительно оси полюсов. Под набе­гающим краем полюса генератора поле ослабляется, а под сбегаю­щим усиливается. В двигательном режиме наоборот. Под воздейст­вием поперечной реакции якоря физическая нейтраль (т.е. действительная, на которой В=0) смещается на некоторый угол β и занимает положение mm . У современных машин с добавочными полюсами щетки устанавливаются на геометрической нейтрали. Однако вследствие неточной установки щеточной траверсы может иметь мес­то некоторый сдвиг щеток относительно геометрической нейтрали. В этом случае распределение токов якоря относительно главных по­люсов становится несимметричным (рис.4).

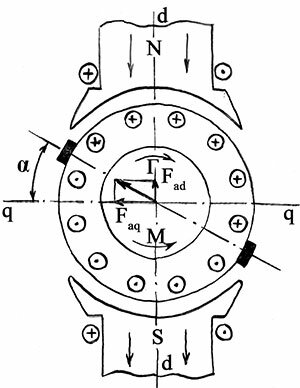

Однако вследствие неточной установки щеточной траверсы может иметь место некоторый сдвиг щеток относительно геометрической нейтрали. В этом случае распределение токов якоря относительно главных полюсов становится несимметричным

МДС якоря Fa, нап­равленную всегда по линии щеток, можно разделить на иве состав­ляющие: поперечную Faq, направленную по оси qq, образующую поперечную реакцию якоря и продольную Fad, направленную вдоль оси dd, создающую продольную реакцию якоря. При сдвиге щеток с нейтрали в направлении вращения якоря продольная МДС якоря ге­нератора действует навстречу МЛС возбуждения, т.е. размагничи­вает машину; при сдвиге щеток против вращения действует согласно с МДС возбуждения, т.е. намагничивает машину. В двигательном ре­жиме получается обратная картина.

При сдвиге щеток с геометрической нейтрали возникает также реакция добавочных полюсов. В генераторах она воздает размагни­чивающий эффект при сдвиге щеток по направлению вращения якоря и намагничивающие – при сдвиге против вращения якоря. Добавоч­ные полюса в этом случае начинают частично выполнять роль глав­ных полюсов.

Таким образом, под действием реакции якоря происходит изме­нение магнитного потока машины и перераспределение поля в воз­душном зазоре. Это оказывает влияние на мгновенные значения ЭДС. отдельных секций якоря и результирующую ЭДС его обмотки. Для устранения вредного влияния реакции якоря на работу машины используются добавочные полюсы, последовательная и компенса­ционная обмотки.
