Сложная волновая обмотка состоит из m простых волновых обмоток, уложенных на одном якоре. После первого обхода якоря и коллектора переходят к коллекторной пластин, отстающей от исход¬ной на m коллекторных делений. Следовательно

Сложная волновая обмотка


Остальные шаги рассчитываются аналогично простой волновой обмот­ке. Ширина щеток, как и в сложной петлевой обмотке, берется та­кой, чтобы каждая щетка одновременно перекрывала не менее m коллекторных пластин. Так как каждая простая волновая обмотка имеет две параллельные ветви, то сложная волновая обмотка будет иметь в m раз больше т.е. 2а = 2m .

Комбинированная обмотка (лягушечья) представляет собой сочетание простой петлевой и сложной волновой обмоток, уложенных в одни и те же пазы и присоединенных в общему коллектору. При этом обе обмотки должны состоять из одинакового числа секций и параллель­ных ветвей 2ап = 2р = 2ав = 2m.



Секция и принцип образования комбинированной обмотки показан на рисунке 1. Эти обмотки применяются в машинах большой мощности с тяжелыми условиями работы.

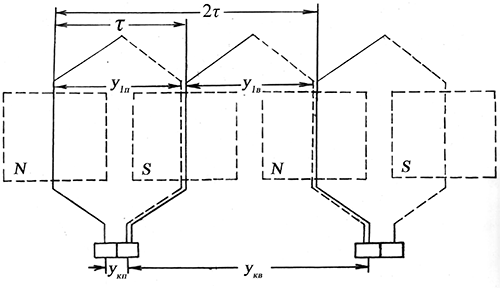

Секция и принцип образования комбинированной сложной волновой обмотки



Рисунок 1. - Секция и принцип образования комбинированной сложной волновой обмотки
