Сидел я значит на работе жарким июльским днем. Подходит ко мне сотрудник и просит собрать ему дистанционное устройство, чтобы можно было включать и выключать стерео усилитель корвет 100у-068с, который по счастливому случаю мне совсем недавно приходилось реанимировать.

Ну далеко я не полез, взял простую схему ДУ на инфракрасных светодиодах довольно распространенную в интернете (я нашел схему на сайте vrtp.ru) и переделал ее под себя. Переделка заключалась в использовании стабилизаторов напряжения и оптимизация конструкции под 1 реле вместо трех. Основу схемы составляет микроконтроллер на PIC12F629, довольно распространенный и не дорогой микроконтроллер.  Ниже приведена авторская статья.


Статья автора:

Ниже приводится описание универсальной системы ДУ, способной управлять тремя объектами посредством трехкнопочного пульта. Каждая кнопка пульта имеет двоякое назначение — включение и выключение присвоенной ей нагрузки. То есть, каждое нажатие кнопки, например S1, изменяет состояние выхода «1» на противоположное.

Схема пульта дистанционного управления (ДУ) показана на рисунке 1

Схема пульта показана на рисунке 1. В основе схемы микроконтроллер PIC12F629. Схема очень проста и легко может быть смонтирована в достаточно миниатюрном корпусе с тремя тумблерными кнопками. Источником питания может служить батарея из трех дисковых элементов по 1.5V достаточно большой емкости, например AG13.
В дежурном режиме, то есть когда нет передачи командного сигнала (когда не нажата ни одна из кнопок), контроллер, да и вся схема пульта, потребляет минимальный ток. Поэтому выключатель питания не требуется.
Командные посылки снимаются GP2 и поступают на токовый ключ на транзисторах VT1 и VT2. Нагрузкой ключа является ИК-светодиод HL1. Здесь использован отечественный светодиод АЛ147А, но можно использовать любой ИК-светодиод для пультов дистанционного управления.
Дальность подачи команды при свежей батарее и прицельном направлении HL1 на фотоприемник достигает 20 метров.

Схема приемника ИК сигналов на PIC12F629 показана на рисунке 2

Схема приемника показана на рисунке 2. ИК-сигналы принимаются стандартным фотоприемником SFH506-38, настроенным на резонансную частоту 38 Кгц. Вместо фотоприемника SFH506-38 можно использовать любой интегральный фотоприемник для систем дистанционного управления аппаратурой, с частотой резонанса 36-40 кГц. Далее кодовая последовательность поступает на порт GP3 микроконтроллера PIC12F629, на котором выполнен декодер-исполнитель команд.
При приеме команды на включение на соответствующем порту возникает единица. Выходы микроконтроллера недостаточно мощны чтобы коммутировать обмотки реле или другие нагрузки. К тому же есть ограничение по напряжению +5V. Поэтому на выходах установлены транзисторные ключи VT1-VT3. Диоды VD1-VD3 защищают транзисторы от вывода из строя отрицательными обратными выбросами ЭДС при работе на индуктивную нагрузку.
К коллекторам VT1-VT3 можно подключать обмотки реле, светодиоды оптосимисторов (через соответствующие токоограничительные резисторы), управляющие входы электронных ключей. При работе с реле напряжение питания коллекторных цепей VT1-VT3 должно соответствовать номинальному рабочему напряжению обмоток реле, но для транзисторов КТ815А не превышать 35В. Если требуется большее напряжение питания исполнительного устройства (реле) нужно применить более высоковольтные транзисторы, например КТ940А.
HEX-файлы приведены в статье под соответствующими схемами.

Автор Горчук Н.В.



Мои замечания и доработки.

У печаток передатчика и приемника, которые в архиве, присутствуют недочеты: у приемника печатная плата не предусматривает монтаж реле на плату, а расположение выводов силового транзистора передатчика некорректны  (попутаны Б-К-Э см.рис.3 помечен красным овалом) что в какой-то мере создало неудобства.

Печатка ИК передатчика на 3 нагрузки

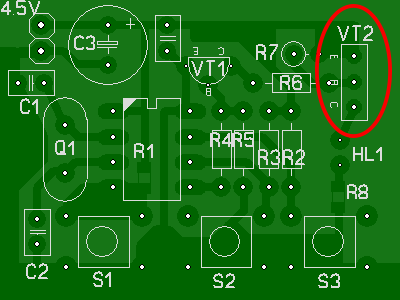

Рис.3 — Печатная плата со стороны деталей ИК передатчика на 3 канала.

К тому же в виду того, что микроконтроллеры очень чувствительны к питающему напряжению я добавил стабилизатор напряжения на LM78L05 ( с обвязкой я не заморачивался). Если вы будете использовать высоковольтные транзисторы, позаботьтесь о том, чтобы ток управления базой был достаточным для нормальной работы транзистора. Иначе у вас не будет срабатывать реле. Я решил эту проблему путем введения в схему дополнительного транзистора КТ3102 – включил его в параллель к выводам высоковольтного транзистора и все заработало. НУ КОНЕЧНО НЕ ЗАБЫВАЕМ ПРО ТОКИ КОЛЛЕКТОРОВ они не должны превышать допустимой величины.

Диоды VD1-VD3 — использовал импульсные диоды 4148 вместо КД-522.

Фотоприемник- купил на радио рынке стандартный под частоту 36-40 кГц.

Транзистор КТ-645 Е заменил на близкий по коэффициенту усиления. Вообще что я хочу сказать про h21э маломощных транзисторов совкового производства — это редкий случай удачи, найти заявленный коэффициент усиления. Так что смело берите от 400 и все будет хорошо. Все равно там все будет работать как часы.

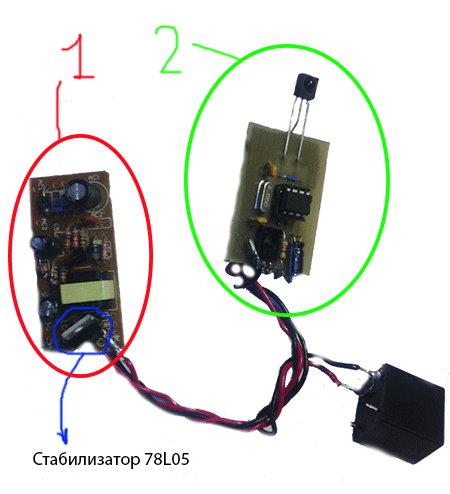

Для питания приемной части использовал внутренности зарядного для телефона — (1) на рисунке 4, с выходным напряжением 5.8 В у вас может быть больше но не меньше, так как после блока стоит стабилизатор 78L05 (см.рисунок ниже) и на нем падает напряжение до 1В. При том что на мощных падает 1В, а на менее мощных 1.6В!! Что должно быть обязательно учтено при проектировании схемы. Приемный блок обведен зеленым цветом. Дальше идут фото изготовленного мной устройства.

Трехканальная система дистанционного управления

Рис.4 — Готовое приемное устройство в сборе.

Приемник ИК в сборе

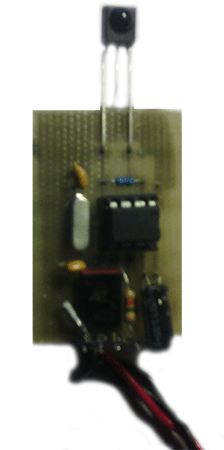

Рис.5 — Приемник ИК в сборе — качество не ахти но что имеем.

Передатчик ИК в корпусе

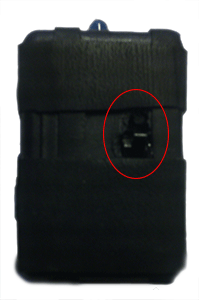

Рис.6 — Передатчик в сборе

Красным цветом отмечена кнопка. Я реализовал принцип отсутствия потребления тока покоя путем введения дополнительной кнопки на нажатие. Т.е. прежде чем нажать на кнопку передачи команды, нажимается кнопка подключения питания. Таким образом ток разряда отсутствует полностью.

Дальность работы устройства у меня составила 25 метров уверенного приема. Что в избытке покрывает потребность рядового жителя квартиры 🙂 Был произведен монтаж устройства непосредственно в усилитель. Задача решена. Человек рад, я был щедро отблагодарен за проделанную работу, рукопожатие — занавес!

Пользуйтесь дорогие товарищи! Все работает на ура!
