Автотрансформатор

У автотрансформатора (рис. 1) обмотка низкого напряжения является частью обмотки высокого напряжения, т.е. обмотки имеют не только магнитную, но и электрическую связь.

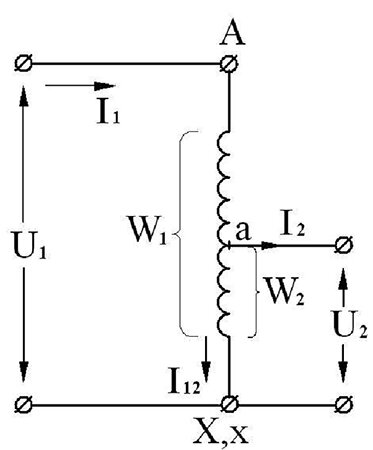

Схема понижающего автотрансформатора

Рис. 1 — Схема понижающего автотрансформатора

Так же как и обычные трансформаторы, автотрансформаторы могут быть повышающие и понижающие, однофазные и трехфазные.

Применяются автотрансформаторы чаще всего при необходимости изменить напряжение в небольших пределах при коэффициенте трансформации К = 1,0…1,5 — при пуске синхронных и асинхронных двигателей, для регулирования напряжения нагревательных печей, в электротермии и в лабораторных установках. Мощные автотрансформаторы изготовляются для подстанций, связывающих электроэнергетические системы с различным номинальным напряжением. Практически везде, где необходимо преобразовывать близкие напряжения (110 и 220, 220 и 330, 330 и 500, 500 и 750 кВ) используются только автотрансформаторы. Их применение взамен обычных трансформаторов да ет выиг­рыш в КПД, массе и габаритах, снижении расхода активных материалов.

 Автотрансформаторы применяются также в низковольтных сетях в качестве лабораторных регуляторов напряжения (ЛАТР). В таких автотрансформаторах регулирование напряжения осуществляется при перемещении скользящего контакта по виткам обмотки. При замыкании соседних витков в ЛАТР не происходит витковых замыканий, так как токи сети и нагрузки в совмещенной обмотке автотрансформатора близки друг другу и направлены встречно.

В конструктивном отношении автотрансформаторы не отличаются от обычных трансформаторов. На стержнях магнитопровода располагаются две обмотки, а выводы берутся от двух обмоток и общей точки.

Различают проходную мощность автотрансформатора :

проходная мощность автотрансформатора

(мощность, которую он может передать) и расчетную мощность :

расчетная мощность

(передаваемую магнитным путем).

проходная мощность автотрансформатора и расчетная

Расчетная мощность определяет габариты автотрансформатора и зависит от коэффициента трансформации:

Расчетная мощность определяет габариты автотрансформатора и зависит от коэффициента трансформации

где – k = w1/w2  отношение числа витков.

Из последней формулы следует, что автотрансформатор при небольших коэффициентах трансформации требует меньше активных материалов, поэтому имеет меньшую стоимость и несколько лучшие энергетические показатели.
