Металлоискатель «Малыш FM2»

Данный металлоискатель «Малыш FM2», можно считать самым простым металлодетектором из всех схем с использованием микроконтроллеров.

Готовая плата с напаянными компонентами

Дальность обнаружения металлических предметов приблизительно равна диаметру катушки.При реальных испытаниях металлодетектор показывает такие параметры глубины обнаружения:

Металлоискатель разработал созданный Eddy71 (первоисточник).

— Монета диаметром 2см – 6-7см.

— Диск диаметром 20см — 30см.

— Холодильник — 50см.

Частота поискового генератора 18-20кГц.
Индикация:

— двухтоновая звуковая (диамагнетики — высокий тон; ферромагнетики — низкий. )

— визуальная на двух светодиодах.

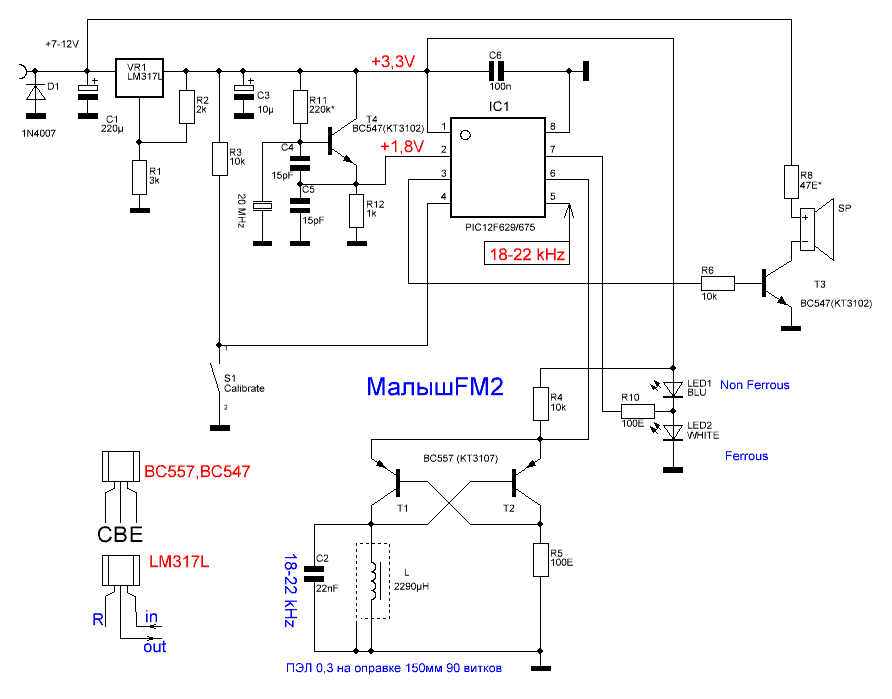

Схема металлоискателя на микроконтроллере "Малыш FM2"

Катушка металлоискателя имеет 90 витков намотанного на оправке диаметром 10 см, провод ПЭЛ диаметром 0,3 мм, толщина провода ниже приведенной вызывает не стабильность прибора. Готовую катушку автор посоветовал не экранировать, из-за ложных срабатываний и уменьшения чувствительности.

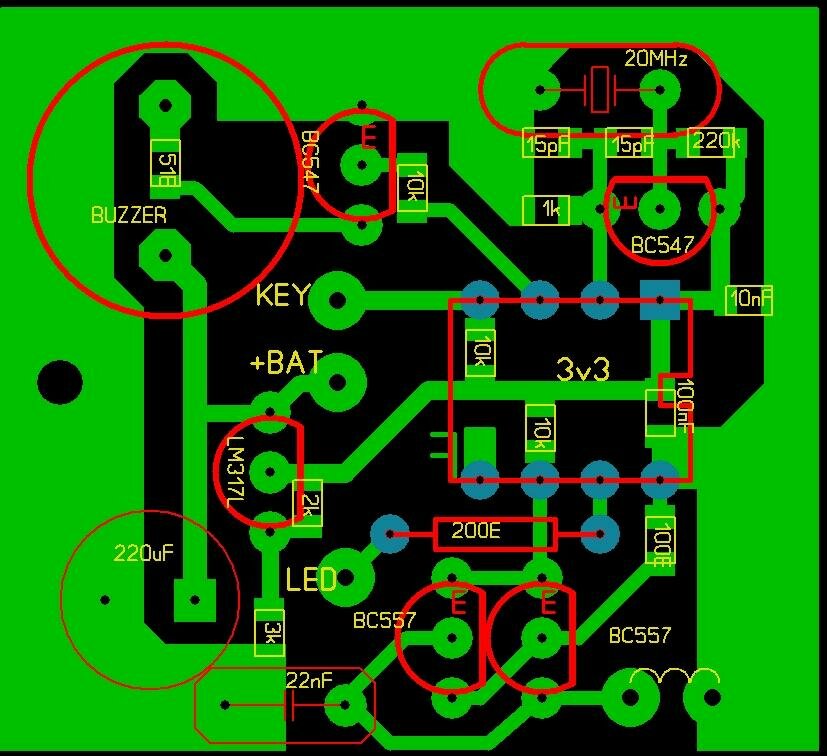

Печатная плата металлоискателя выглядит так

Правильно собранное устройство в настройке не нуждается и начинает работать сразу. Несколько сделанных плат показали высокую степень повторяемости.

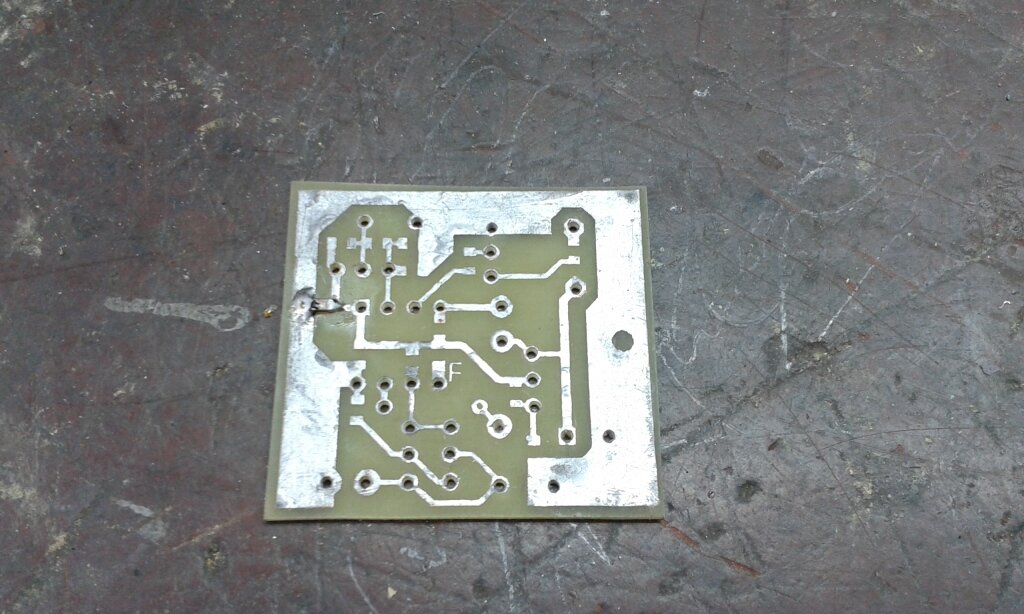

Вытравил печатную плату. Рисунок переносил на текстолит утюжным способом.

Вытравил печатную плату. Рисунок переносил на текстолит утюжным способом.

Начинаю напаивать смд компоненты.

Начинаю напаивать смд компоненты и остальные детали

Готовая плата с напаянными компонентами

Плата готова, приступаю к намотке катушки (датчика)

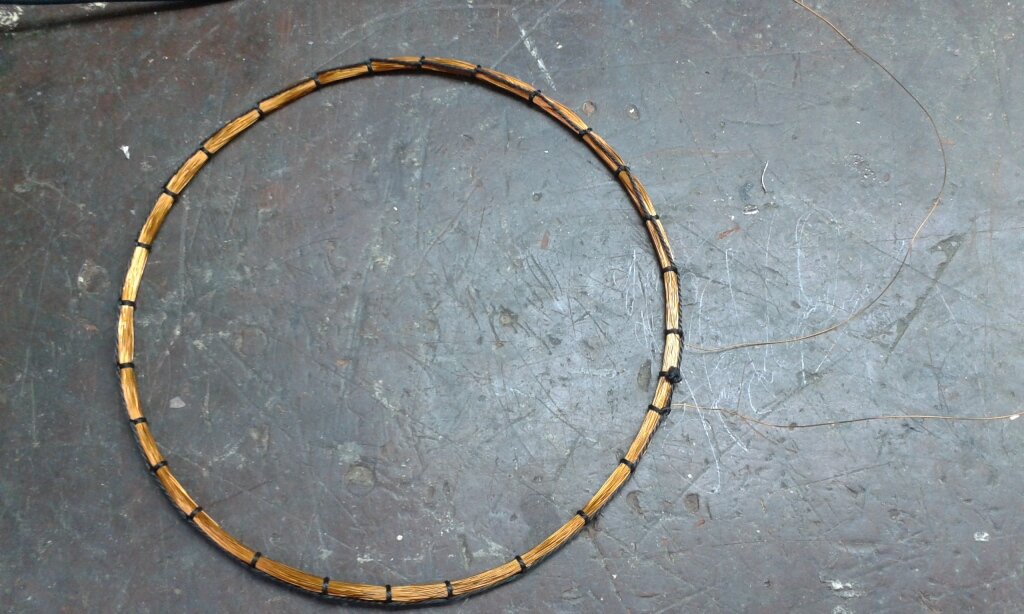

Катушку снимая с каркаса (мотал на стеклянной банке)

Катушку снимая с каркаса (мотал на стеклянной банке) сразу стягивал их ниткой, чтобы катушка не распушилась и не потеряла форму.

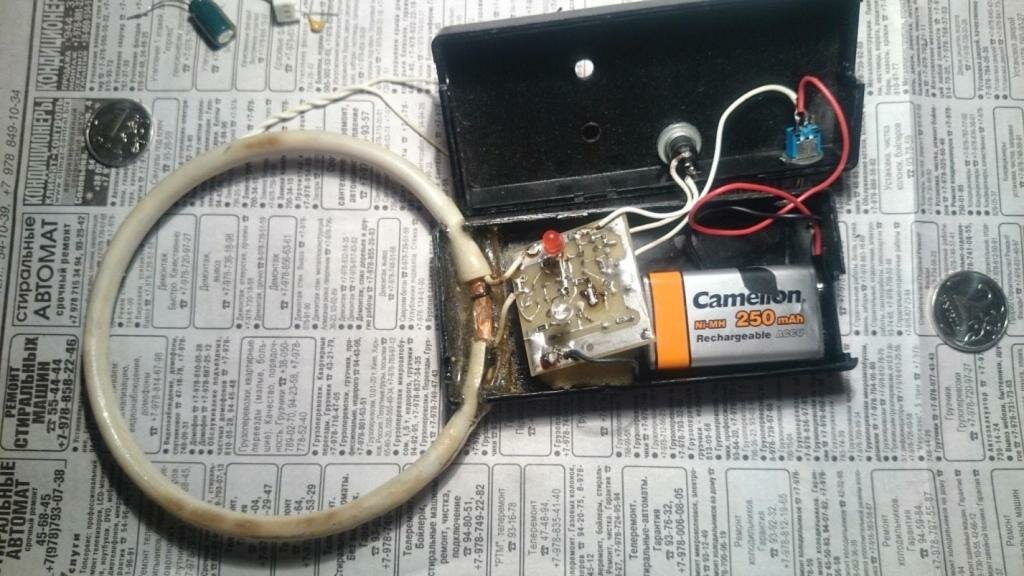

Металлоискатель с платой в корпусе

Катушку засунул в разрезанную вдоль изоляцию витой пары. Потом внутрь залил эпоксидной смолы.

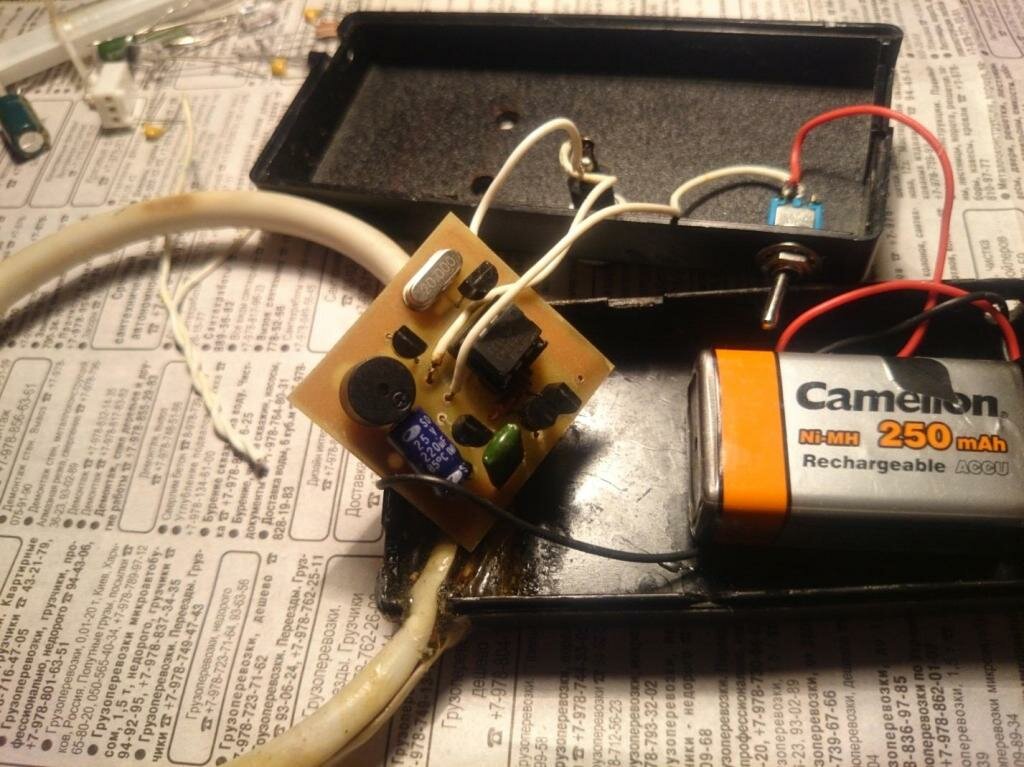

Металлоискатель с платой в корпусе 2

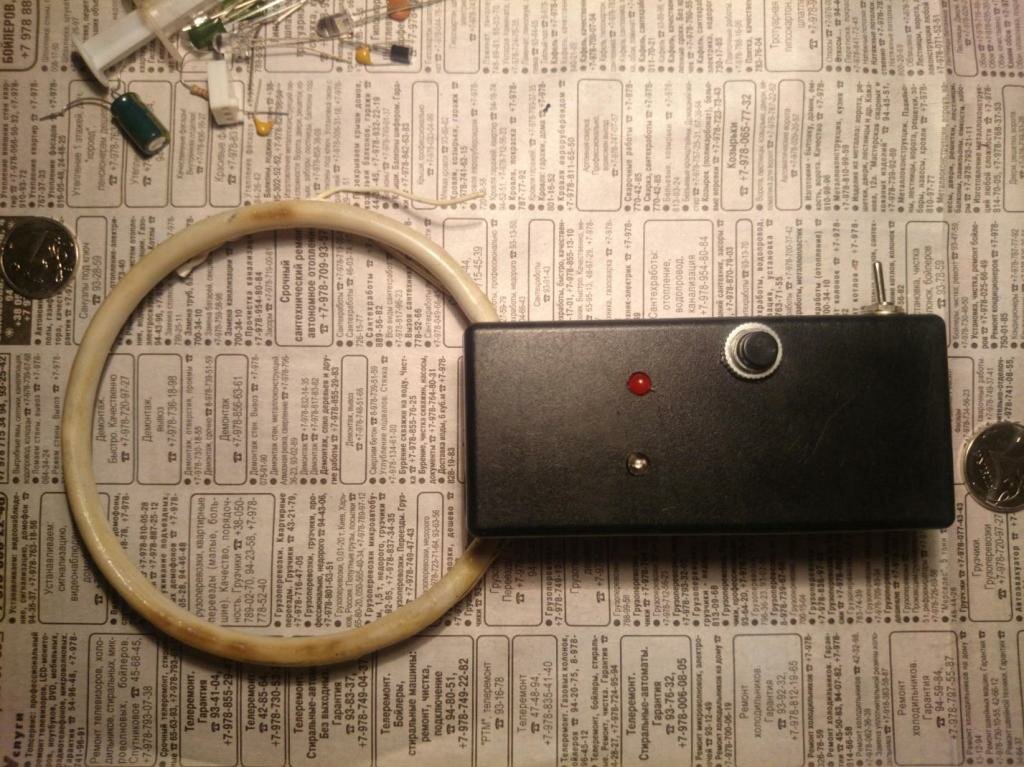

Металлоискатель с платой в корпусе - общий вид прибора

В приборе присутствует звуковая индикация ошибок калибровки:

— если при включении или нажатии кнопки калибровки есть сигнала «фьють!» (признак успешности процедуры)

— в динамике раздался длительный гудок и один короткий писк — частота контура сильно занижена;

— если коротких сигналов два — частота завышена;

— если звучат три коротких сигнала — частота нестабильна, контроллер не может дождаться нескольких замеров с одной частотой. Чаще всего это означает либо помехи в окружающем пространстве либо нестабильное питание (сильно севшая батарейка);

— если сигнал включения есть с паузой в 2-3 секунды, а сигналов ошибки нет — это признак того, что поисковый генератор не работает.
Так как основные элементы вынесены из контроллера на плату, это дает возможность при желании что-то улучшить попробовать другие схемные решения для этих узлов.
От себя скажу, прибор больше подходит для поиска потерянных в густой траве или снегу ключей, брелков, монет. Был случай когда после выходных коллега попросил найти обручальное кольцо  утерянное в парке. Получилось так,  он вытряхивал руки от пролитой газировки, а когда пришел домой кольца уже не было. Показав приблизительное место, где это было мне потребовалось минут 5, чтобы его найти)) И в последствии, на работе, всегда приносит вафли к чаю)))

Ниже предоставлен видеоролик работы металлоискателя Малыш FM2

Статью прислал —  SmertnUj.

«Творите — дерзайте-давайте вызов миру» — Успехов в повторении!

[tip]

Печатка в формате .lay и прошивка микроконтроллера  — Скачать

Обсуждение статьи на форуме — Тут
