Металлоискатель «PIRAT»  прост в изготовлении и настройке, не содержит программируемых элементов, в нем нет дорогих и дефицитных элементов. Основные преимущества данного устройства перед другими схемами простых металлоискателей — это стабильность и дальнобойность. Собрать этот МД, под силу даже людям имеющим элементарные знания в области электроники.

Металлоискатель "Пират" своими руками

[tip]

Параметры металлоискателя:

1. Питание – 9-12 вольт

2. Потребляемый ток – 30-40 мА

3. Чувствительность – 25 миллиметровая монета — 20 см

4. Крупные металлические предметы — 150 см

[/tip]

Прибор состоит из двух основных узлов, передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме КР1006ВИ1 (зарубежный аналог NE555) и мощного ключа на транзисторе IRF740. Приемный узел собран на микросхеме К157УД2 и транзисторе ВС547.

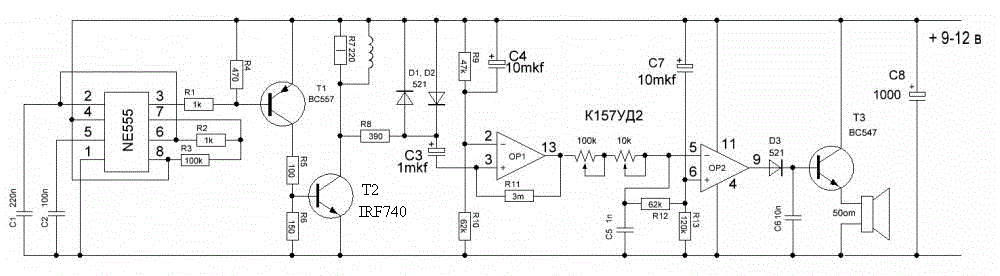

Металлоискатель "Пират" своими руками - схема

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5.

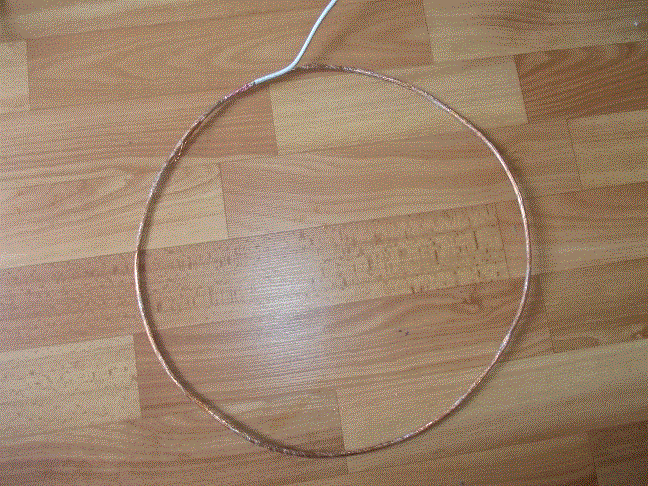

Катушка для металлоискателя ПИРАТ своими руками

Транзистор Т2 заменим на биполярный транзистор NPN структуры с напряжением К-Э не ниже 200 вольт. Его можно взять из энергосберегающей лампы или зарядного устройства от мобильного телефона. На крайний случай в качестве Т2 работает даже КТ817, так что экспериментировать можно. В качестве Т3 можно применять практически любой транзистор структуры NPN. Правильно собранный прибор в наладке практически не нуждается. Возможно придется подобрать резистор R12, чтоб щелчки в динамике появлялись при среднем положении R13. Если есть осциллограф можно проконтролировать на затворе Т2 длительность управляющего импульса и

частоту генератора. Оптимальный вариант импульса 130-150мкс, частота 120-150 гц.

Плата изготавливалась по технологии ЛУТ (лазерно-утюжная технология).

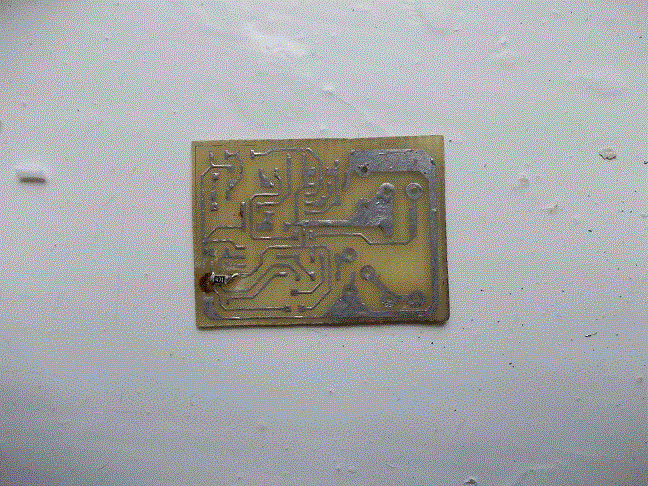

Металлоискатель "Пират" своими руками - печатная плата

Печатная плата готова, теперь паяем элементы:

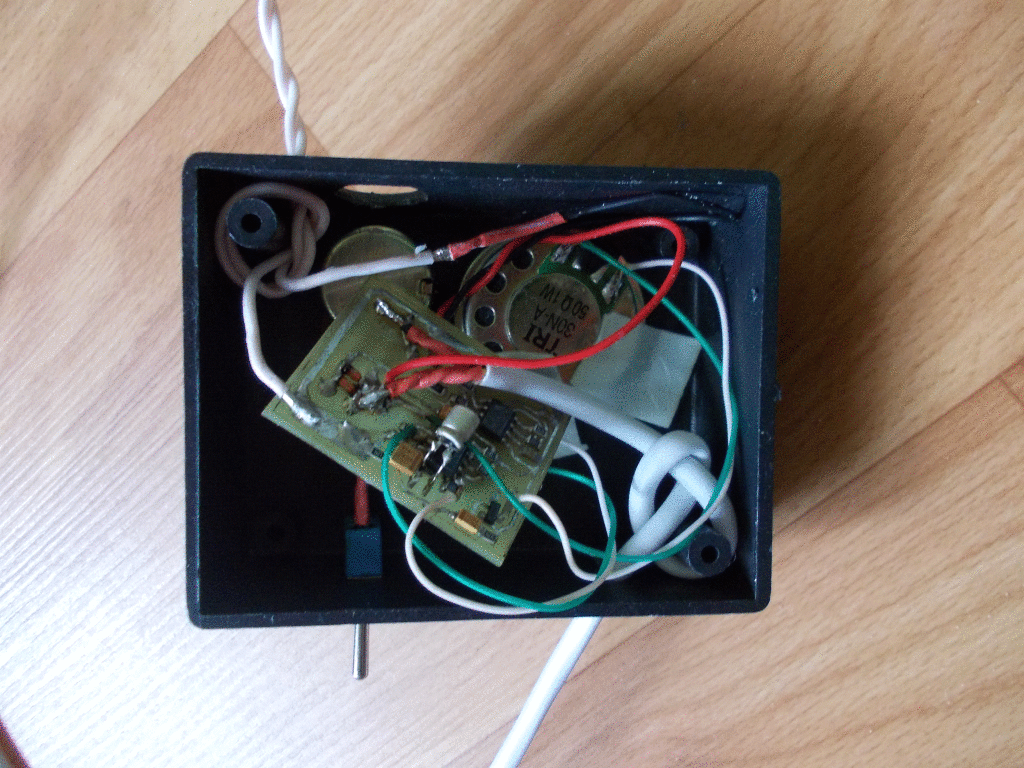

Металлоискатель "Пират" своими руками - монтаж деталей на плату

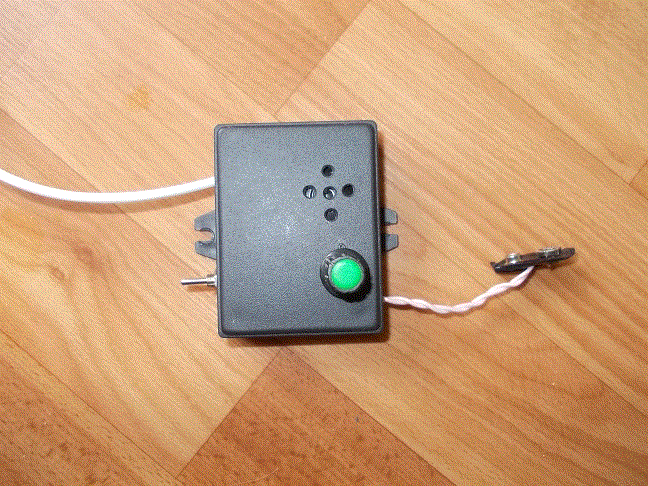

Металлоискатель в корпусе выглядит вот так:

Металлоискатель "Пират" своими руками- в корпусе

Видео работы с прибором:



При включении ожидаем 15-20 сек, после чего регулятором ЧУВСТВИТЕЛЬНОСТЬ находим такое положение при котором в динамике прослушиваются щелчки — это и будет максимальная чувствительность. Прибор прост в управлении и навыки работы с ним приходят буквально через пару включений.

Схема металлодетектора собрана на печатной плате из фольгированного стеклотекстолита. Рисунки печатной платы для обоих вариантов металлоискателя в формате LAY5.0, осцилограмы на ногах ОУ и небольшое видео работы МД находятся в архиве. В архиве также находится вариант на SMD компонентах от пользователя, сайта www.radioskot.ru, troll.

Сразу хочу предостеречь любителей паять всевозможными флюсами и кислотами — паять только чистой канифолью или спирто-канифольным раствором! После пайки смыть спиртом остатки канифоли. Это избавит вас от многих вопросов, типа: «я сделал, а оно не работает». Особая благодарность товарищу Bars59, за наибольший вклад в разработку данного прибора.

Для сайта http://www.radioingener.ru/ повторил сборку прибора на плате для смд компонетов пользователь под ником smertnuj.
