ПЕРЕМЕННЫЙ ТОК

ПЕРЕМЕННЫЙ ТОК

Если полюсы источника тока менять местами очень быстро и к тому же ритмично то в этом случае электроны во внешнем участке цепи тоже будут попеременно изменять направление своего движения. Сначала они потекут в одном направлении, затем, когда полюсы поменяют местами, в другом, обратном предыдущему, потом вновь в прямом, опять в обратном и т.д. Во внешней цепи будет течь уже не постоянный, а как бы переменный ток.
Запомните: в проводах электроосветительной сети течет переменный ток, а не постоянный, как в цепи электрического карманного фонаря. Его вырабатывают машины, называемые генераторами переменного тока. Знаки электрических зарядов на полюсах генератора непрерывно меняются, но не скачком, как в нашем примере, а плавно. Заряд того полюса генератора, который в некоторый момент времени был положительным, начинает убывать и через долю секунды становится отрицательным; отрицательный заряд сначала возрастает, потом начинает убывать, пока снова не окажется положительным, и т.д. Одновременно меняется знак заряда и другого полюса. При этом напряжение и значение тока в электрической цепи также периодически изменяются.
Графически переменный ток изображают волнистой линией — синусоидой, показанной на рисунке. Здесь вертикальная ось со стрелкой, направленной вверх, соответствует одному направлению тока, а вниз — другому направлению тока, обратному первому.

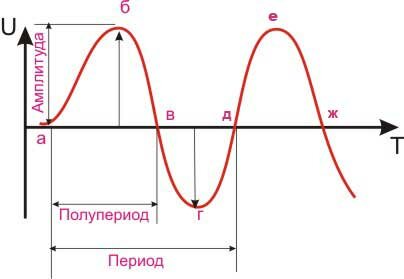

Графическое изображение переменного тока.

О чем может рассказать такой график? Ток в цепи появляется в момент времени, обозначенный на графике точкой а. Он плавно увеличивается и течет в одном направлении, достигая наибольшего значения (точка б), и также плавно убывает до нуля (точка в). Исчезнув на мгновение, ток вновь появляется, плавно возрастает и протекает в цепи, но уже в противоположном направлении. Достигнув наибольшего значения (точка г), он снова уменьшается до нуля (точка д). И далее ток, также последовательно возрастая и уменьшаясь, все время меняет , свои направление и значение.

При переменном токе электроны в проводнике как бы колеблются из стороны в сторону. Поэтому переменный ток называют также электрическими колебаниями. Одним полным, или законченным, колебанием тока принято считать упорядоченное движение электронов в проводнике, соответствующее участку графика от а до д или от в до ж. Время, в течение которого происходит одно полное колебание, называют периодом, время половины колебания — полупериодом, а наибольшее значение тока во время каждого полупериода — амплитудой.

Чтобы до конца разобраться с понятием переменный ток, посмотрите на рисунки ниже

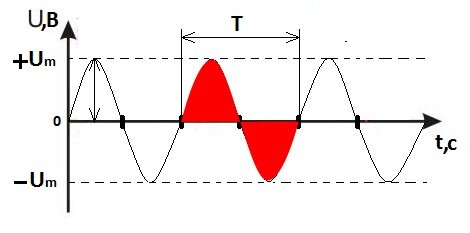

Графическое изображение периода переменного тока и его амплитуды

Для наглядности я закрасил красным цветом период. Так как максимальное значение напряжения за половину периода это амплитуда, значит оно должно как-то обозначаться и обозначается амплитуда Um. Соответственно положительный полупериод +Um, а отрицательный полупериод -Um.

Переменный ток выгодно отличается от постоянного тем, что он легко поддается преобразованию. Так, например, при помощи специального устройства — трансформатора — можно повысить напряжение переменного тока или, наоборот, понизить его. Переменный ток, кроме того, можно выпрямить — преобразовать в постоянный ток. Эти свойства переменного тока вы будете широко использовать в своей радиолюбительской практике.
Все то, о чем я рассказал вам сейчас, знает каждый старшеклассник и разумеется, каждый радиолюбитель. Вы пользуетесь благами электричества, иногда даже расточительно, не задумываясь над тем, что ученые всего — навсего каких — нибудь лет 100 назад только — только нащупали пути практического использования этого щедрого дара природы.

В этом уроке, вы познакомились с такими важнейшими понятиями как: проводники, диэлектрики и полупроводники. Что такое постоянный и переменный электрический ток. Ну и последнее что необходимо четко запомнить и уяснить — основные характеристики переменного тока на представленном графике (синусоида), это период, полупериод, частота и амплитуда.

По материалам сайта lessonradio.narod.ru
