Регулирование скорости вращения АД изменением числа пар полюсов

АД, в которых предусмотрена возможность изменять число пар полюсов р1 называются полюсопереключаемыми или многоскоростными. Обычно они выпускаются на 2, 3 или на 4 скорости вращения, причем двухскоростные АД изготовляются с одной обмоткой на статоре и с переключением полюсов в отношении 2:1, трехскоростные — с двумя обмотками на статоре, одна из которых выполняется с переключением, четырехскоростные — с двумя обмотками на статоре, каждая из которых выполняется с переключением числа пар полюсов в отношении 2:1.

Например, двигатель на частоту:

частота сети

с  синхронными скоростями вращения 1500/1000/750/500 имеет одну обмотку с переключением на 2р  = 4 и 8 и другую обмотку с переключением на 2р = 6 и 12 полюсов.

Каждая фаза обмотки статора многоскоростного АД состоит из двух одинаковых частей (полуобмоток), которые включаются различным образом. Большая  скорость  получается  при  меньшем числе полюсов.

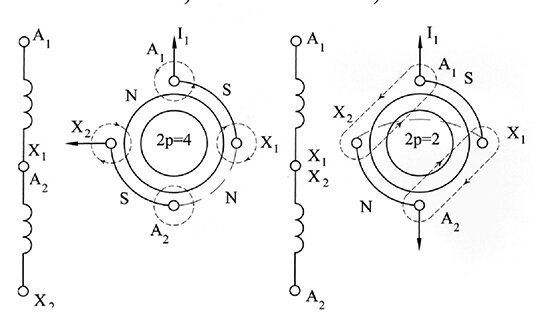

Принципиальная схема соединения полуобмоток одной фазы статора при переключении числа пар полюсов в отношении 2:1 показана на рис.1 (а и б). Полуобмотки сдвинуты в пространстве друг относительно друга на 180°. При соединении полуобмоток, как показано на рис.1(а) обмотка образует 4 полюса и синхронная скорость равна 1500 об/мин. Если одну полуобмотку переключить таким образом, чтобы направление тока в ней изменилось на обратное (рис.1, б), то обмотка будет создавать два полюса и синхронная скорость составит n1 = 3000 об/мин, т.е. увеличится вдвое.

Принципиальная схема соединения полуобмоток фазы статора при переключении числа пар полюсов

Рис.1 — Принципиальная схема соединения полуобмоток фазы статора при переключении числа пар полюсов

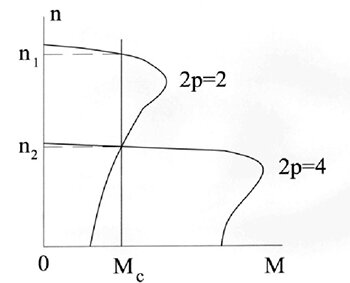

Механические характеристики АД при различных числах полюсов приведены на рис.2.

Механические характеристики АД при различном числе полюсов

Рис. 2 — Механические характеристики АД при различном  числе полюсов

Поскольку при рассмотренном переключении обмотки статора напряжение фазы не изменяется, то вращающий момент при уменьшении числа пар полюсов уменьшается, так как :

вращающий момент при уменьшении числа пар полюсов

Применяются и другие схемы переключения числа пар полюсов АД. Вес и стоимость многоскоростных АД несколько больше, чем односкоростных той же мощности и допускают они только ступенчатое изменение скорости. Тем не менее это широко применяемый способ регулирования скорости короткозамкнутых АД в том числе и в судовых условиях.
