Регулирование скорости вращения АД изменением подводимого напряжения

Возможность регулирования АД изменением подводимого напряжения подтверждается графиком (рис.1), на котором показаны механические характеристики АД для разных значений напряжения U1 и график момента сопротивления.

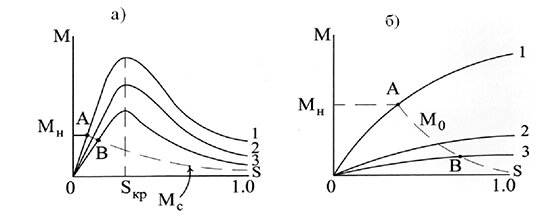

Механические характеристики АД при изменении подводимого напряжения: а – обычный КЗ двигатель; б – двигатель с  двухслойным (массивным) ротором

Рис. 1 — Механические характеристики АД при изменении подводимого напряжения: а – обычный КЗ двигатель; б – двигатель с двухслойным (массивным) ротором

Точка «А» соответствует номинальному режиму. При уменьшении напряжения вращающий момент уменьшается пропорционально U12. Характеристика 3 соответствует уменьшению напряжения примерно на 30%. Скольжение при этом увеличивается, а скорость вращения уменьшается примерно на 20% от номинальной, т.е. диапазон регулирования оказывается небольшим. Практически диапазон регулирования ограничивается величиной критического скольжения, одновременно резко снижается перегрузочная способность.

Изменение подводимого к двигателю напряжения может осуществляться различными способами: применением источника с регулируемым напряжением, включением в цепь статора дросселя насыщения, регулируемого автотрансформатора или тиристорных коммутаторов.

Данный способ регулирования не является экономичным, т.к. при увеличении скольжения s увеличиваются потери в роторе ΔРэл2 и его нагрев, и в настоящее время применяется редко, в основном в случаях, когда вопрос экономичности является второстепенным.

Следует в то же время отметить, что для АД с повышенным активным сопротивлением обмотки ротора пределы регулирования данным способом значительно расширяются, что показано на рис.1 (б). Подобные свойства имеет двигатель с массивным или двухслойным ротором, разработанный в нашей стране под руководством профессора Могильникова B.C.

Эти двигатели, кроме того, имеют отличные пусковые характеристики (большой пусковой момент и малый пусковой ток), лучшие виброшумовые характеристики, что особенно актуально для судовых ЭЭС.
